در سیستمهای جابجایی بار و تجهیزات صنعتی، جرثقیل سقفی نقشی حیاتی در افزایش بهرهوری و ایمنی دارد. در این میان، انتخاب و شناخت انواع سیم کابل جرثقیل سقفی اهمیت بالایی دارد، زیرا هر کابل، وظیفهای مشخص در انتقال برق، فرمان یا نیروی کششی ایفا میکند. این مقاله از سایت افزار کران، به بررسی کامل و معرفی انواع سیم کابل جرثقیل سقفی میپردازیم تا با ویژگیها، کاربردها و نکات فنی خرید آنها آشنا شوید.
کابل جمع کن جرثقیل سقفی چیست و چه کاربردی دارد؟
در طول مسیر حرکت جرثقیل، مدیریت کابلها برای جلوگیری از گرهخوردگی حیاتی است. در اینجا کابل جمع کن جرثقیل سقفی (Cable Reel) وارد عمل میشود. این تجهیزات در دو نوع اصلی موجود هستند:
- کابل جمع کن فنری: مناسب برای طول مسیرهای کوتاه و کابلهای سبک.
- کابل جمع کن موتوردار: مناسب برای مسیرهای طولانی و کابلهای سنگین صنعتی. استفاده از یک کابل جمع کن استاندارد، عمر مفید کابل برق جرثقیل سقفی را تا ۳ برابر افزایش داده و از پارگی ناگهانی آن جلوگیری میکند.
کابل برق و فرمان جرثقیل سقفی: تفاوتها و کاربردها
در هر سیستم جرثقیل سقفی، دو نوع کابل اصلی به کار میرود که عملکرد متفاوت اما مکملی دارند: کابل برق و کابل فرمان جرثقیل سقفی.
کابل برق جرثقیل سقفی :
این کابلها (اعم از کابل تخت جرثقیل سقفی و کابل گرد) وظیفه انتقال توان الکتریکی به موتورهای حرکتی و سیستم بالابر را بر عهده دارند. برای حفظ ایمنی و کارایی، ساختار آنها از رشتههای مسی انعطافپذیر تشکیل شده که با روکشهای مقاوم PVC یا پلییورتان پوشیده میشود. چنین طراحیای باعث میشود کابل در برابر سایش، تابخوردگی، دمای بالا و تنشهای مکانیکی مقاوم باشد. این ویژگیها سبب شده کابل تخت به عنوان پرکاربردترین نوع کابل برق جرثقیل سقفی شناخته شود.
✅ برای مشاهده انواع محصولات و خدمات مربوط به خط برق جرثقیل سقفی کلیک کنید:
کابل فرمان جرثقیل سقفی (یا همان کابل کنترل سیگنال) :
این نوع کابل وظیفه انتقال دستورات کنترلی از اپراتور به تابلو برق یا سیستمهای حرکتی جرثقیل را دارد. عملکرد دقیق و بدون خطای آن برای حفظ ایمنی و هماهنگی حرکات حیاتی است. در طراحی این کابلها، مقاومت در برابر ارتعاش، خمش مکرر، مواد شیمیایی و تغییرات دمایی در نظر گرفته شده است. به همین دلیل، کابل فرمان جرثقیل سقفی یکی از اجزای کلیدی در سیستمهای کنترلی محسوب میشود و در کنار کابل برق، ستون اصلی ارتباط و عملکرد جرثقیل را شکل میدهد

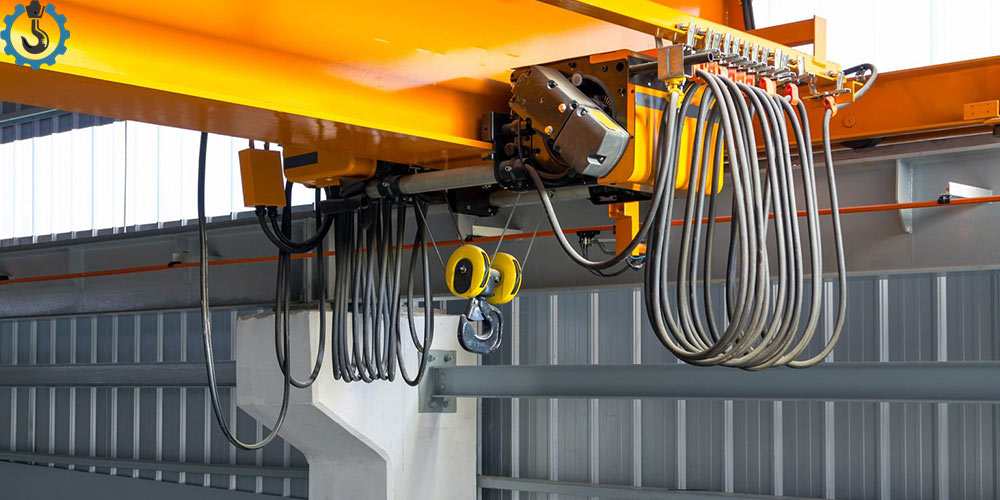

ترکیب کابلها در سیستم جرثقیل
در بسیاری از سیستمهای جرثقیل سقفی، برای بهینهسازی عملکرد و کاهش فضای اشغالشده، ترکیبی از کابل برق و کابل فرمان جرثقیل سقفی در کنار یکدیگر استفاده میشود. این کابلها معمولاً در قالب کابل فلت یا همان کابل تخت جرثقیل سقفی طراحی و در یک مسیر واحد نصب میگردند. نصب این مجموعه از طریق سیستم فستون و بهوسیله قرقره حمل کابل جرثقیل سقفی یا ریل C-شکل انجام میشود که حرکت روان کابل را در مسیر رفت و برگشت تضمین میکند.
در پروژههای صنعتی بزرگتر یا در محیطهایی که نیاز به تحمل بار الکتریکی و مکانیکی بالاتری وجود دارد، مهندسان از ترکیب کابل گرد و تخت جرثقیل بهصورت همزمان استفاده میکنند. این روش باعث افزایش انعطافپذیری، تحمل جریان بیشتر و پایداری سیستم در شرایط کاری سنگین میشود. انتخاب نوع و ترکیب کابلها باید بر اساس ظرفیت بار، طول مسیر حرکتی و شرایط محیطی انجام شود تا ایمنی و دوام کل سیستم تضمین گردد.

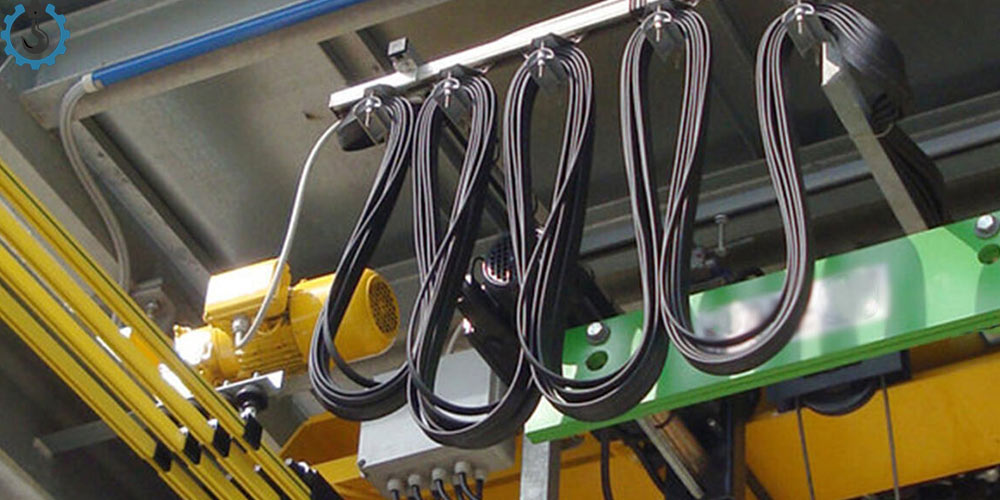

کابل تخت جرثقیل سقفی: چرا پرکاربردترین نوع کابل است؟
در میان تمامی کابلهای مورد استفاده در سیستمهای بالابری، کابل تخت جرثقیل سقفی یا همان کابل فلت، بهعنوان پرکاربردترین نوع کابل برق شناخته میشود. طراحی و تخت این کابل باعث میشود در مسیرهای خطی و سیستمهای فستون حرکت بسیار روانی داشته باشد. بر اساس بررسیهای فنی، کابلهای تخت به دلیل اشغال فضای کمتر، سهولت نصب و طول عمر بالاتر، در بیشتر پروژههای جرثقیل سقفی مورد استفاده قرار میگیرند.
👈 همچنین می توانید برای خرید کابل جمع کن جرثقیل با کارشناسان ما تماس بگیرید.
انعطافپذیری و طول عمر بالا
یکی از مزایای برجسته کابل تخت جرثقیل سقفی، انعطافپذیری بسیار مناسب آن است. در سیستمهای ریلی و فستون، این کابل بدون تاب خوردن یا گرهخوردگی بر روی قرقره حمل کابل جرثقیل سقفی حرکت میکند. این ویژگی، از خستگی مکانیکی و شکستگی هادیها جلوگیری کرده و طول عمر کابل را چندین برابر افزایش میدهد. در نتیجه، این کابلها به گزینهای ایدهآل برای محیطهای صنعتی پرتردد و سیستمهای حرکتی مداوم تبدیل شدهاند.
مقاومت در برابر سایش و شرایط سخت محیطی
روکش خارجی کابل تخت جرثقیل سقفی معمولاً از مواد مقاومی مانند PVC، پلییورتان (PUR) یا لاستیک صنعتی ساخته میشود. این مواد، محافظت عالی در برابر سایش، روغن، مواد شیمیایی و تغییرات دمایی فراهم میکنند. این ویژگیها باعث میشود کابل فلت حتی در محیطهای سخت صنعتی مانند کارگاههای فلزکاری یا خطوط مونتاژ سنگین، عملکردی پایدار و ایمن داشته باشد.
مشخصات فنی کابل جرثقیل
از نظر فنی، مشخصات فنی کابل جرثقیل تخت شامل ولتاژ نامی ۳۰۰/۵۰۰ یا ۴۵۰/۷۵۰ ولت، و مقاطع هادی بین ۰٫۷۵ تا ۱۰ میلیمتر مربع است. همچنین، شعاع خمش پیشنهادی در هنگام نصب متحرک حدود ۸ برابر قطر کابل میباشد که رعایت این مقدار از آسیبهای مکانیکی در حین حرکت جلوگیری میکند. آگاهی از این دادهها برای مهندسان طراح و نصابان سیستمهای بالابری اهمیت ویژهای دارد، زیرا انتخاب درست کابل مطابق با مشخصات فنی، باعث افزایش ایمنی، کاهش هزینههای تعمیر و افزایش بهرهوری جرثقیل میشود.
مقایسه کابل گرد و کابل تخت جرثقیل سقفی (انتخاب کابل مناسب)
در فرآیند انتخاب کابل مناسب جرثقیل سقفی، یکی از تصمیمهای فنی مهم، انتخاب میان کابل گرد و کابل تخت جرثقیل سقفی است. هر دو نوع کابل در تأمین انرژی و فرماندهی نقش کلیدی دارند، اما تفاوت در ساختار و ویژگیهای فیزیکی باعث میشود عملکرد و کاربرد آنها متفاوت باشد. شناخت این تفاوتها به مهندسان کمک میکند تا بهترین گزینه را متناسب با شرایط پروژه انتخاب کنند.
👈 در این رابطه بخوانید: ترولی جرثقیل سقفی چیست؟
| نوع کابل | مزایا | معایب |
|---|---|---|
| کابل تخت جرثقیل سقفی (پرکاربردترین نوع کابل برق) | انعطافپذیری بالا در حرکتهای خطی، نصب آسان در سیستمهای فستون، جلوگیری از گرهخوردگی و پیچش، اشغال فضای کم، و قابلیت تحمل خمش بالا. ساختار تخت آن برای حرکت روان روی قرقره حمل کابل جرثقیل سقفی طراحی شده است. | محافظت الکترومغناطیسی (EMI) کمتر نسبت به کابل گرد و دشواری در شیلدگذاری کلی روی سطح کابل. |
| کابل گرد جرثقیل | مقاومت بالاتر در برابر نویزهای الکترومغناطیسی و سیگنالهای مزاحم (EMI)، تحمل بهتر بارهای مکانیکی چندمحوره، و قابلیت نصب محافظ کلی برای افزایش دوام کابل. | حجم و وزن بیشتر، دشواری نصب در مسیرهای باریک، و احتمال پیچخوردگی در سیستمهای فستون که نیاز به قرقرههای خاص دارد. |
از دیدگاه فنی، کابل تخت جرثقیل سقفی به دلیل طراحی ساده، نصب آسان و حرکت خطی بیاصطکاک، در اکثر سیستمهای جرثقیل سقفی انتخاب اول است. اما در محیطهایی که مقاومت در برابر نویز الکترومغناطیسی (EMI) اهمیت بیشتری دارد یا کابل نیاز به چرخش در محورهای مختلف دارد، کابل گرد جرثقیل گزینه مناسبتری خواهد بود.
در نتیجه، انتخاب میان کابل گرد و تخت جرثقیل سقفی باید بر اساس نوع حرکت سیستم، فضای نصب، شرایط محیطی و نیازهای الکتریکی انجام شود. کارشناسان افزار کران توصیه میکنند در پروژههای صنعتی سنگین، قبل از خرید کابل، مشخصات فنی و مسیر حرکتی جرثقیل به دقت بررسی شود تا بهترین عملکرد و ایمنی حاصل گردد.
آشنایی با سیم بکسل جرثقیل سقفی: قلب تپنده سیستم بالابری
در هر سیستم بالابری، سیم بکسل جرثقیل سقفی نقش اساسی در تحمل و انتقال نیرو دارد. این قطعه حیاتی، از چندین رشته سیم فولادی تشکیل شده که بهصورت مارپیچی به دور یک هسته مرکزی (فیبری یا فولادی) پیچیده میشوند. چنین ساختاری باعث میشود سیم بکسل علاوه بر تحمل بارهای سنگین، توانایی انتقال نیروی کششی و حرکتی را نیز داشته باشد. به همین دلیل از آن بهعنوان قلب تپنده سیستم بالابری جرثقیل سقفی یاد میشود.
سیم بکسلها علاوه بر قدرت بالا، باید در برابر سایش، خوردگی و پیچش نیز مقاومت کافی داشته باشند. در سیستمهای صنعتی، انتخاب صحیح نوع تاب و بافت سیم بکسل و جنس مغزی آن، تأثیر مستقیمی بر ایمنی، دوام و کارایی جرثقیل دارد. در ادامه با دستهبندیهای مهم سیم بکسل جرثقیل سقفی آشنا میشویم.
دستهبندی سیم بکسل از نظر جنس، تاب و بافت
۱. جنس و مغزی سیم بکسل
سیم بکسلها معمولاً دارای دو نوع مغزی هستند:
- مغزی فیبری (FC) که از الیاف طبیعی یا مصنوعی ساخته میشود و انعطافپذیری بیشتری به سیم میدهد.
- مغزی فولادی مستقل (IWRC) که مقاومت کششی بالاتری دارد و برای کاربردهای سنگینتر مانند جرثقیل سقفی صنعتی مناسبتر است.
انتخاب بین این دو نوع بستگی به نوع بار و میزان فشار مکانیکی دارد؛ بهطور کلی، در محیطهای سخت صنعتی، مغزی فولادی به دلیل تحمل تنش بیشتر، گزینهای مطمئنتر است.
۲. تاب سیم بکسل (Lay)
یکی از پارامترهای فنی مهم در انتخاب سیم بکسل جرثقیل سقفی، نوع تاب است.
- تاب معمولی (Regular Lay) به حالتی گفته میشود که سیمها و رشتهها در جهت مخالف یکدیگر تابیده شدهاند. این ساختار باعث کاهش احتمال پیچش و خوردگی میشود و برای استفادههای عمومی جرثقیل سقفی توصیه میشود.
- تاب لنگ (Lang Lay) حالتی است که سیمها و رشتهها در یک جهت پیچیده میشوند. این نوع تاب، انعطافپذیری و مقاومت سایشی بالاتری دارد، اما در برابر چرخش و پیچخوردگی حساستر است.
در سیستمهایی که نیاز به دوام طولانی و حداقل پیچش دارند، تاب معمولی با مغزی فولادی بهترین گزینه است. اما در کاربردهایی که انعطافپذیری و مقاومت در برابر سایش اهمیت بیشتری دارد، تاب لنگ انتخاب مناسبی محسوب میشود.
۳. بافت و روکش سیم بکسل
تاب و بافت سیم بکسل نهتنها بر استحکام، بلکه بر دوام آن نیز تأثیرگذار است. در محیطهای مرطوب یا دارای مواد خورنده، استفاده از سیم بکسلهای گالوانیزه توصیه میشود که سطح آنها با روی پوشیده شده و در برابر زنگزدگی مقاوم است. همچنین برخی مدلها دارای روکش ترکیبی از روی و آلومینیوم هستند که حفاظت بیشتری در برابر خوردگی فراهم میکند.
انتخاب نوع بافت (۶×۱۹، ۶×۳۷، ۸×۱۹ و…) نیز بسته به نیاز پروژه انجام میشود؛ هرچه تعداد رشتهها بیشتر باشد، انعطافپذیری افزایش مییابد، اما مقاومت سایشی کمی کاهش پیدا میکند.
تاب و بافت سیم بکسل: جزئیات فنی سیم بکسل
درک تاب و بافت سیم بکسل جرثقیل سقفی برای مهندسان و تکنسینها ضروری است. بهطور کلی، برای جرثقیلهای سقفی معمولی، تاب معمولی با مغزی فولادی (IWRC) بهترین ترکیب عملکرد و ایمنی را ارائه میدهد. در مقابل، برای سیستمهایی که نیاز به حرکت نرمتر، پیچ کمتر و مقاومت در برابر سایش زیاد دارند، انتخاب تاب لنگ منطقیتر است.
در هر صورت، سیم بکسل جرثقیل سقفی باید بهصورت دورهای بررسی و در صورت مشاهده پارگی، لهیدگی یا تغییر شکل در رشتهها تعویض شود. نگهداری صحیح از این قطعه، از بروز حوادث صنعتی و توقف خطوط تولید جلوگیری میکند.
جدول سایز و ظرفیت بار سیم بکسل جرثقیل سقفی
انتخاب سایز صحیح سیم بکسل بسیار مهم است. جدول زیر مقدار بار مجاز تقریبی برای قطرهای مختلف سیم بکسل (برحسب میلیمتر) را در حالت حمل عمودی و حلقهای یا باسکت نشان میدهد. اعداد برحسب تن هستند.
| قطر سیم بکسل (mm) | ظرفیت بار عمودی (تن) | ظرفیت بار باسکت (تن) |
|---|---|---|
| 8 | 0٫8 | 1٫6 |
| 10 | 1٫2 | 2٫4 |
| 12 | 1٫8 | 3٫6 |
| 14 | 2٫5 | 5٫0 |
| 16 | 3٫2 | 6٫4 |
| 18 | 4٫1 | 8٫2 |
| 20 | 5٫0 | 10٫0 |
| 24 | 7٫5 | 15٫0 |
| 28 | 10٫0 | 20٫0 |
| 32 | 12٫8 | 25٫6 |
| 36 | 16٫2 | 32٫4 |
| 40 | 20٫0 | 40٫0 |
این مقادیر راهنمایی کلی هستند و انتخاب نهایی باید با توجه به استانداردهای طراحی و ضریب ایمنی انجام گیرد. همچنین برای شرایط زاویهدار (۳۰، ۴۵ و ۶۰ درجه) ظرفیت تحمل بار کاهش مییابد.

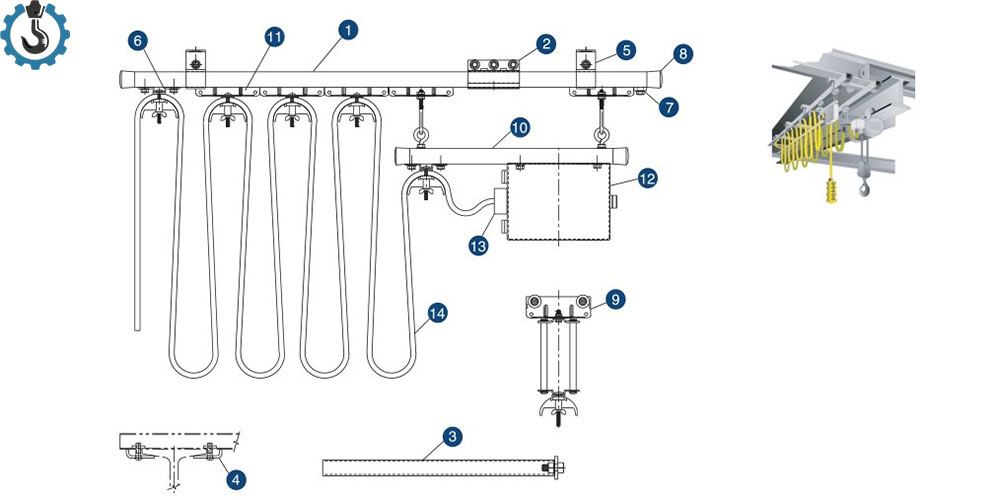

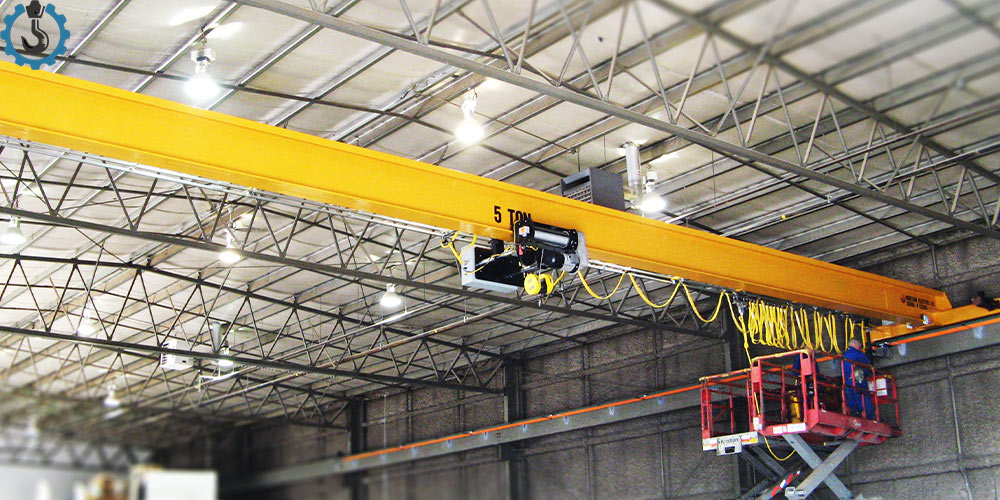

اجزای پشتیبان: معرفی قرقره حمل کابل جرثقیل سقفی (سی ریل و فستون)
سیستمهای قرقره حمل کابل جرثقیل سقفی برای انتقال منظم کابل و شیلنگ در مسیر حرکت استفاده میشوند.
در روش فستون (C-ریل)، کابلهای تخت یا گرد روی قرقرهها قرار گرفته و درون ریل حرکت میکنند؛ این روش برای جرثقیلهای سقفی و دروازهای رایج است و نگهداری آسانی دارد.
روش قرقره جمعکن (Cable Reel) با فنر یا موتور کابل را جمع و آزاد میکند و برای محیطهای سخت و مسیرهای کوتاه مناسب است.
در مسیرهای بلند، فستون مقرونبهصرفهتر است، اما در محیطهای پرخطر، قرقره جمعکن انتخاب بهتری خواهد بود.
اصول کابل کشی جرثقیل سقفی و نصب صحیح
نحوه کابل کشی جرثقیل سقفی تأثیر مستقیمی بر ایمنی کارگاه دارد. برای یک نصب استاندارد باید به موارد زیر توجه کنید:
- استفاده از ریل و قرقره مناسب: برای کابلهای تخت حتماً از ریل کابل جرثقیل سقفی C-Rail و قرقرههای بلبرینگی استفاده کنید تا اصطکاک به حداقل برسد.
- رعایت همپوشانی (Looping): در سیستمهای فستون، کابل باید به اندازهای بلند باشد که در حالت جمع شدن، قوس کابلها (لوپها) با تجهیزات پایینتر برخورد نکند.
- تست پیوستگی: پس از پایان سیم کشی جرثقیل سقفی، حتماً با مولتیمتر پیوستگی تمام رشتهها و عدم اتصالی بین فازها را بررسی کنید.
نکات حیاتی برای خرید و محاسبه سایز انواع سیم کابل جرثقیل سقفی
انتخاب کابل مناسب جرثقیل سقفی نیازمند بررسی چند پارامتر کلیدی است:
- ظرفیت جریان و مقطع هادی: مقطع هادی باید بر اساس جریان مصرفی موتور و طول کابل انتخاب شود. معمولاً محدوده ۰٫۷۵ تا ۱۰ میلیمتر مربع برای سیستمهای جرثقیل سقفی مناسب است.
- محیط نصب: شرایط محیطی مانند دما، گرد و غبار، روغن و تابش UV بر انتخاب نوع روکش (PVC، PUR یا لاستیک) تأثیر دارد. کابلهای مقاوم به UV برای فضای باز و کابلهای مقاوم به روغن برای محیطهای صنعتی توصیه میشوند.
- طول و روش نصب: رعایت حداقل شعاع خمش (۸ تا ۱۰ برابر قطر کابل) ضروری است. استفاده از سیستمهای فستون یا قرقره حمل کابل جرثقیل سقفی به کاهش پیچخوردگی و سایش کابل کمک میکند.
- محاسبه افت ولتاژ: با افزایش طول کابل، افت ولتاژ بیشتر میشود. در مسیرهای طولانی، باید از مقطع بزرگتر یا ولتاژ بالاتر استفاده کرد تا عملکرد سیستم حفظ شود.
- ایمنی و استانداردها: کابلها باید مطابق استانداردهای CE، RoHS و IEC باشند. همچنین برای سیم بکسلها، ضریب اطمینان و استانداردهای باربرداری باید رعایت شود تا طول عمر و ایمنی سیستم تضمین گردد.
رعایت این نکات باعث انتخاب دقیق و کارآمدترین سیم کابل جرثقیل سقفی شده و عملکرد و ایمنی کل سیستم بالابری را تضمین میکند.
✅ برای راهنمای خرید و قیمت جرثقیل سقفی ۲ تن و دریافت مشاوره رایگان کافیست با کارشناسان ما تماس بگیرید.
بررسی عوامل مؤثر بر قیمت انواع سیم کابل جرثقیل سقفی در بازار
قیمت سیم بکسل جرثقیل سقفی و کابلهای برق جرثقیل به چند عامل فنی و ساختاری بستگی دارد. کیفیت مواد اولیه مانند مس در کابلها و فولاد در سیم بکسل، نوع پوششدهی (گالوانیزه یا روکش پلاستیکی) و وجود مغزی فولادی مستقل، مستقیماً بر قیمت تأثیر میگذارد. هرچه قطر و مقطع کابل بیشتر باشد، میزان مواد مصرفی افزایش یافته و هزینه نهایی بالاتر میرود. همچنین، کابلهای مخصوص سیستمهای فستون یا قرقره حمل کابل جرثقیل سقفی به دلیل تجهیزات جانبی و طراحی خاص، قیمت بالاتری دارند.
استانداردها و گواهیهای بینالمللی مانند CE و RoHS نیز باعث افزایش قیمت میشوند، اما تضمین کیفیت و ایمنی سیستم را به همراه دارند. علاوه بر این، شرایط بازار و عرضه مواد اولیه، نرخ ارز، هزینه حمل و نقل و برند یا کشور سازنده نیز بر قیمت نهایی انواع کابل و سیم بکسل جرثقیل سقفی تأثیرگذار است. با در نظر گرفتن این عوامل، انتخاب کابل با کیفیت و مطابق نیاز پروژه، هم از نظر فنی و هم اقتصادی به صرفه خواهد بود.
قیمت کابل جرثقیل سقفی و عوامل موثر بر هزینه نهایی
یکی از سوالات پرتکرار خریداران، قیمت کابل جرثقیل سقفی است. با توجه به نوسانات بازار مس و مواد پلیمری، قیمتگذاری بر اساس چند فاکتور کلیدی انجام میشود:
- نوع کابل (تخت یا گرد): معمولاً قیمت کابل فلت جرثقیل سقفی به دلیل تکنولوژی ساخت پیشرفتهتر و روکشهای خاص، کمی بالاتر از کابلهای گرد معمولی است.
- تعداد رشته و سطح مقطع: کابلهای با سطح مقطع بالاتر (مثلاً ۱۰ میلیمتر) برای جرثقیلهای تناژ بالا گرانتر هستند.
- ویژگی مهاردار بودن: کابل مهاردار جرثقیل سقفی که دارای سیم بکسل داخلی برای جلوگیری از کشش بیشازحد است، قیمت متفاوتی دارد.
نکته خرید: برای استعلام دقیقترین قیمت روز و دریافت پیشفاکتور کابلهای شیلددار و معمولی، پیشنهاد میکنیم همین حالا با واحد فروش جرثقیل افزار کران تماس بگیرید.
نتیجهگیری خرید سیم و کابل جرثقیل از افزارکران
برای انتخاب بهترین سیم و کابل جرثقیل سقفی و اطمینان از عملکرد ایمن و طول عمر بالای سیستم، همین حالا با کارشناسان افزار کران مشورت کنید و راهنمای خرید تخصصی خود را دریافت کنید. کیفیت، استاندارد و قیمت مناسب را با ما تجربه کنید!
سوالات متداول درباره خرید سیم و کابل جرثقیل
۱. بهترین کابل برای جرثقیل سقفی کدام است؟
برای اکثر کاربردهای صنعتی، کابل تخت (فلت) به دلیل انعطافپذیری بالا و اشغال فضای کم در سیستم فستون، بهترین گزینه است.
۲. تفاوت کابل مهاردار با کابل معمولی چیست؟
کابل مهاردار جرثقیل سقفی دارای دو رشته سیم بکسل در کنارهها است که وزن کابل را تحمل کرده و از کشیده شدن مسهای داخلی جلوگیری میکند. این کابل برای ارتفاعات زیاد (مانند پندانت) عالی است.
۳. آیا میتوان از کابل برق معمولی برای جرثقیل استفاده کرد؟
خیر. کابلهای ساختمانی معمولی در برابر خمشهای مداوم و حرکت خشک هستند و سریعاً دچار قطعی رشتهها میشوند. حتماً باید از کابلهای مخصوص جرثقیل با کلاس انعطافپذیری بالا استفاده شود.
