در دنیای صنعت و جابهجاییهای سنگین، جرثقیلهای سقفی به عنوان قلب تپنده خطوط تولید، انبارها و کارگاهها شناخته میشوند. با این حال، عملکرد روان و ایمنی این تجهیزات حیاتی، کاملاً به سیستمهای الکتریکی پیچیده و دقیق آنها وابسته است. هرگونه نقص، خرابی یا عدم آشنایی با این سیستمها میتواند منجر به توقف خط تولید و تحمیل هزینههای سنگین گردد.
افزار کران (AfzarCrane) با درک عمیق این نیاز، مرجع کاملی را برای آموزش برق جرثقیل سقفی تدوین کرده است. این محتوای تخصصی، نه تنها یک راهنمای نظری است، بلکه به عنوان یک نقشه راه عملی، شما را از مرحله نقشه برق جرثقیل سقفی تا مهارت عیب یابی برق جرثقیل سقفی هدایت میکند تا به یک متخصص واقعی در این حوزه تبدیل شوید.
آموزش برق جرثقیل سقفی: صفر تا صد آشنایی با سیستمهای الکتریکی
آموزش برق جرثقیل سقفی فراتر از شناخت چند سیم و کلید است؛ این آموزش شامل درک عمیق مدارات قدرت، مدارات فرمان، سیستمهای حفاظتی و کنترل هوشمند است. هدف اصلی از این آموزش، تربیت متخصصانی است که میتوانند عمر مفید جرثقیل را افزایش داده، ایمنی عملیاتی را تضمین کنند و زمان توقف (Down Time) ناشی از نقص فنی را به حداقل برسانند.
یک جرثقیل سقفی مدرن، از چندین سیستم الکتریکی متوالی و موازی تشکیل شده است:
- مدار قدرت: وظیفه تامین انرژی موتورها (بالابری، حرکت طولی و عرضی) را بر عهده دارد.
- مدار فرمان: مسئولیت کنترل منطقی عملکردها (شروع، توقف، جهتدهی و حفاظت) را دارد. این بخش مغز متفکر جرثقیل است.
- سیستمهای جانبی: شامل سیستمهای روشنایی، آژیرها، و تجهیزات کنترل از راه دور.
- سیستم برقرسانی اصلی: شامل شین و سی ریل برق رسان جرثقیل که وظیفه انتقال برق از منبع به طول مسیر حرکت جرثقیل را دارند.
آشنایی کامل با هر یک از این بخشها، اولین گام برای تسلط بر آموزش برق جرثقیل سقفی است. در ادامه به صورت تخصصی، جزئیات هر بخش را مورد بررسی قرار میدهیم.
راهنمای گام به گام نقشه برق جرثقیل سقفی:
اولین و مهمترین مهارت برای هر متخصص برق صنعتی، توانایی نقشهخوانی است. نقشه برق جرثقیل سقفی مانند زبان مشترک بین طراح، مونتاژکار و تعمیرکار عمل میکند. بدون درک این نقشهها، هرگونه تلاش برای سیمکشی جرثقیل سقفی تک فاز و سه فاز یا عیبیابی، محکوم به شکست است.
نقشه مدار قدرت (Power Circuit Diagram)
نقشه مدار قدرت، مسیر حرکت جریان اصلی به موتورها و تجهیزات بزرگ مانند کنتاکتورها و کلیدهای اصلی را نشان میدهد. در جرثقیلهای صنعتی بیشتر با برق سهفاز سروکار داریم، اما در برخی وینچهای کوچک یا تجهیزات جانبی ممکن است سیمکشی جرثقیل سقفی تک فاز و سه فاز در کنار هم دیده شود. در این نقشهها از علائم استاندارد IEC یا ANSI برای نمایش موتورها، مدارشکنها و فیوزها استفاده میشود.
نقشه مدار فرمان (Control Circuit Diagram)
نقشه مدار فرمان جریانهای کوچکتر را نمایش میدهد؛ این جریانها برای فعال کردن کنتاکتورها، رلهها و لیمیت سوئیچها استفاده میشوند. مدار فرمان پیچیدهترین قسمت نقشه است و درک توالی منطقی آن، کلید اصلی برای شناخت عملکرد جرثقیل محسوب میشود.
استانداردگذاری در نقشه برق جرثقیل سقفی
در نقشهخوانی جرثقیل سقفی، استانداردگذاری اهمیت ویژهای دارد. کدگذاری سیمها، شمارهگذاری ترمینالها و شماره صفحه ارجاع (Cross-Reference) باعث میشود که تعمیرکار یا نصاب بتواند با کمترین خطا مسیر سیمکشی و اتصالات را دنبال کند.
توالی منطقی در نقشه برق جرثقیل سقفی
مدار فرمان معمولاً بر اساس یک توالی منطقی طراحی و ترسیم میشود. جریان برق در این مدار از بالا به پایین و از چپ به راست پیش میرود، درست مثل خواندن یک کتاب فارسی. این توالی به متخصصان کمک میکند تا ترتیب عملکرد اجزا را بهدرستی درک کنند و در زمان عیبیابی یا سیمکشی دچار سردرگمی نشوند.
مدار فرمان جرثقیل سقفی
مدار فرمان جرثقیل سقفی وظیفه دارد دستورات اپراتور را دریافت کرده و آنها را به سیگنالهای قابل فهم برای مدار قدرت تبدیل کند. علاوه بر این، بخش فرمان وظیفه اجرای عملکردهای حفاظتی را نیز بر عهده دارد تا از آسیب به موتور، تجهیزات مکانیکی و ایجاد خطر برای اپراتور جلوگیری شود.
کلیدهای کنترلی
شامل شاسیهای فرمان، کلیدهای آویز (Pendant) و ریموت کنترلهای بیسیم یا کابلی هستند. همچنین لیمیت سوئیچها به عنوان تجهیزات ایمنی، از حرکت بیش از حد قلاب یا پل جلوگیری میکنند.
رلهها و کنتاکتورها
رلهها بیشتر برای عملکردهای حفاظتی و کمکی به کار میروند؛ مثل قفل بین جهتی. کنتاکتورها نیز برای قطع و وصل مدار قدرت و هدایت جریان به سمت موتور جرثقیل استفاده میشوند.
تایمرها و شمارندهها
در برخی جرثقیلها از تایمرها برای راهاندازی نرم یا توقف کنترلشده استفاده میشود. شمارندهها نیز جهت پایش و زمانبندی عملیات خاص مورد استفاده قرار میگیرند.
اصل کار مدار فرمان
عملکرد اصلی مدار فرمان بر پایه اینترلاکهای الکتریکی و مکانیکی است. اینترلاکها مانع از اجرای همزمان دو دستور متضاد میشوند؛ به عنوان مثال، اپراتور نمیتواند به صورت همزمان دستور بالا بردن و پایین آوردن قلاب را صادر کند. این ویژگی ایمنی سیستم را تضمین کرده و از آسیب به قطعات مکانیکی جلوگیری میکند.
آموزش مونتاژ تابلو برق جرثقیل سقفی و وایرینگ قطعات
یکی از مهمترین و پردرآمدترین بخشهای کاری در برق صنعتی جرثقیل، مونتاژ و وایرینگ (سیمکشی) تابلو برق است. اگر بتوانید این مهارت را بهدرستی یاد بگیرید، نه تنها در نصب تابلو برق جرثقیل سقفی موفق خواهید بود، بلکه در تعمیر و عیبیابی سیستم هم تسلط بیشتری پیدا میکنید. فرآیند آموزش مونتاژ تابلو برق جرثقیل سقفی معمولاً شامل مراحل زیر است:
👈 برای طراحی ساخت و خرید جرثقیل کارگاهی سقفی و دریافت مشاوره رایگان با ما تماس بگیرید.
۱. طراحی فیزیکی و چیدمان قطعات
در این مرحله بر اساس نقشههای الکتریکی و ابعاد تابلو، محل نصب هر یک از تجهیزات مشخص میشود. قطعاتی مانند کنتاکتورها، ترمینالها و درایوها باید بهگونهای چیدمان شوند که سیمکشی کوتاهتر، مرتبتر و دسترسی برای تعمیرات راحتتر باشد. همچنین تجهیزاتی که حرارت بالایی تولید میکنند (مثل اینورترها) باید در بخشی از تابلو قرار گیرند که تهویه مناسب داشته باشد.
۲. نصب تجهیزات اصلی
پس از طراحی چیدمان، نوبت به نصب فیزیکی تجهیزات میرسد. این کار شامل نصب ریلهای DIN، داکتها، کنتاکتورها، فیوزها و سایر قطعات است. تثبیت صحیح این تجهیزات روی تابلو، هم ایمنی را افزایش میدهد و هم از لرزش و خرابی زودهنگام جلوگیری میکند.
۳. وایرینگ قدرت
در این بخش سیمکشی کابلهای ضخیمتر بین مدارشکن اصلی، کنتاکتورها و ترمینالهای خروجی موتورها انجام میشود. انتخاب سایز مناسب کابل بر اساس جریان نامی تجهیزات و رعایت رنگبندی استاندارد سیمها اهمیت زیادی دارد. کوچکترین خطا در این بخش میتواند به داغ شدن سیمها یا آسیب به موتور جرثقیل منجر شود.
۴. وایرینگ فرمان
این قسمت مربوط به سیمکشیهای ظریفتر (معمولاً با سطح مقطع 0.75 تا 1.5 میلیمتر مربع) بین رلهها، کنتاکتورها و ورودیهای سنسورها یا کلیدهای کنترل است. برچسبگذاری دقیق (Tagging) در این مرحله ضروری است تا در هنگام عیبیابی یا تعمیرات، زمان و هزینه کمتری صرف شود.
معرفی کامل قطعات برقی جرثقیل سقفی
برای هر تکنسین برق صنعتی، شناخت دقیق قطعات برقی جرثقیل سقفی پایه و اساس عیبیابی و نگهداری درست سیستم است. این قطعات همواره تحت فشارهایی مانند لرزش، حرارت و بارهای سنگین قرار دارند و کوچکترین ایراد در عملکرد آنها میتواند منجر به توقف کامل کار جرثقیل شود. در ادامه، مهمترین اجزای برقی جرثقیل سقفی را معرفی میکنیم:
کنتاکتورها (Contactors)
کنتاکتور قلب مدار قدرت محسوب میشود و وظیفه اصلی آن قطع و وصل جریانهای پرقدرت موتور است. انتخاب صحیح کنتاکتور باید بر اساس جریان نامی و کلاس کاری (مانند AC-3 برای بارهای موتوری) انجام گیرد. استفاده از کنتاکتور نامناسب، میتواند موجب سوختن سیمپیچ یا فرسودگی سریع کنتاکتها شود.
رلههای حرارتی / اضافه بار (Thermal Overload Relays)
این قطعه برای حفاظت موتور در برابر جریان بیش از حد یا بار اضافی استفاده میشود. رله حرارتی معمولاً در زیر کنتاکتور نصب میشود و به صورت خودکار، هنگام بالا رفتن جریان از حد مجاز، مدار موتور را قطع میکند تا از آسیب دیدن سیمپیچها جلوگیری شود.
لیمیت سوئیچها (Limit Switches)
لیمیت سوئیچها همان سنسورهای مکانیکی هستند که در نقاط پایانی حرکت جرثقیل نصب میشوند. وظیفه آنها جلوگیری از حرکت بیش از حد بالابر یا توقف واگن در انتهای مسیر است. به این ترتیب، از برخورد دستگاه با موانع و آسیب دیدن مکانیزمها جلوگیری میشود.
کلیدهای ایمنی (Emergency/Master Switches)
این کلیدها نقش حیاتی در ایمنی جرثقیل دارند. در مواقع اضطراری، اپراتور میتواند تنها با فشردن یک کلید، کل برق جرثقیل را قطع کند. وجود این کلیدها در هر سیستم استاندارد الزامی است و رعایت محل نصب آنها، یکی از اصول ایمنی در برق جرثقیل سقفی است.
شکنهای مدار (Circuit Breakers)
کلیدهای اتوماتیک یا فیوزهای محافظ، وظیفه حفاظت مدار قدرت و فرمان را در برابر اتصال کوتاه یا اضافه بار بر عهده دارند. انتخاب ظرفیت و نوع صحیح بریکر برای هر مدار، مانع از آسیب رسیدن به تجهیزات گرانقیمت جرثقیل میشود.
ترمینالها و داکتها
این قطعات اگرچه ساده به نظر میرسند، اما نقش مهمی در مرتبسازی سیمها، سهولت اتصال و افزایش ایمنی تابلو برق ایفا میکنند. استفاده از ترمینالهای باکیفیت و داکتهای استاندارد، مانع از آشفتگی سیمبندی و بروز خطا در زمان تعمیر میشود.
عیب یابی برق جرثقیل سقفی:
وقتی جرثقیل متوقف میشود، اولین کاری که باید انجام داد، نه تعویض تصادفی قطعات، بلکه عیب یابی برق جرثقیل سقفی به صورت سیستماتیک است. این فرآیند با استفاده از نقشه برق جرثقیل سقفی و یک مولتیمتر آغاز میشود.
رایجترین خرابیها و روشهای عیبیابی:
| مشکل رایج | علت احتمالی | روش عیبیابی |
| موتور کار نمیکند | قطع فاز در مدار قدرت | بررسی ولتاژ در ورودی و خروجی کنتاکتورها (معمولاً فازها با R, S, T یا L1, L2, L3 مشخص میشوند). |
| جرثقیل در یک جهت حرکت نمیکند | فعال بودن لیمیت سوئیچ جهت مخالف / سوختن بوبین کنتاکتور فرمان | بررسی اتصالات و سلامت سیمهای مدار فرمان جرثقیل سقفی در مسیر بوبین کنتاکتور مربوطه. |
| بالابر ناگهان متوقف میشود | فعال شدن رله اضافه بار حرارتی | بررسی جریان کشی موتور و ریست کردن رله حرارتی پس از سرد شدن (توجه به عدم وجود بار مکانیکی زیاد). |
| قطع و وصل متناوب برق | نقص در سیستمهای شین و سی ریل برق رسان جرثقیل | بررسی اتصالات ذغالها (کلکتورها) و تمیزی مسیر شینها. |
| کنترلر کار نمیکند | خرابی کلید فرمان جرثقیل سقفی (کابلی) یا فرستنده ریموت کنترل جرثقیل سقفی | بررسی ولتاژ ورودی به کنترلر و بررسی سالم بودن میکرو سوئیچهای داخلی کلید فرمان. |
همیشه با سادهترین دلایل (مانند قطع بودن فیوز یا عملکرد لیمیت سوئیچ) شروع کنید و سپس به سراغ تست قطعات اصلی بروید. ایمنی را در اولویت قرار دهید: قبل از کار روی تابلو، برق اصلی را کاملاً قطع کنید و مطمئن شوید ولتاژ صفر است.
آموزش نصب و تنظیم ریموت کنترل جرثقیل سقفی و کلید فرمان
ابزارهای کنترل، رابط کاربری بین انسان و سیستم الکتریکی جرثقیل هستند. چه استفاده از کلید فرمان جرثقیل سقفی (کنترلر کابلی) باشد و چه استفاده از ریموت کنترل جرثقیل سقفی (کنترلر بیسیم)، نصب صحیح آنها برای عملکرد روان ضروری است.
👈 در این رابطه بخوانید: ترولی جرثقیل سقفی چیست؟
نصب ریموت کنترل (بیسیم):
- گیرنده (Receiver) ریموت کنترل جرثقیل سقفی باید در داخل تابلو برق نصب شود.
- سیمهای خروجی گیرنده (که معمولاً به کنتاکتورهای مدار فرمان وصل میشوند) باید به طور دقیق با نقشهبرق مطابقت داده شوند.
- باید از منبع تغذیه مجزا (معمولاً
یا
DC/AC) برای گیرنده استفاده شود.
- تست برد و فرکانس برای اطمینان از عدم تداخل با دستگاههای دیگر محیط صنعتی لازم است.
نصب کلید فرمان (کابلی):
- کابل کنترل باید از طریق گلندهای مناسب به تابلو وارد شود تا از آسیب مکانیکی محافظت شود.
- هر یک از سیمهای داخلی کلید فرمان جرثقیل سقفی (شامل سیم مشترک و سیمهای مربوط به جهتها) باید به ترمینالهای مشخص شده در نقشه برق جرثقیل سقفی متصل شوند.
- بررسی کنید که دکمه توقف اضطراری (Emergency Stop) مستقیماً مدار فرمان اصلی را قطع کند.
نقش اینورتر در سیستم برق جرثقیل سقفی و آموزش پارامتردهی اولیه
ورود اینورتر یا درایو کنترل دور (VFD) به سیستم برق جرثقیل سقفی، تحولی بزرگ در عملکرد و بهرهوری این دستگاهها ایجاد کرده است. در گذشته موتورهای جرثقیل تنها با یک سرعت ثابت کار میکردند، اما با استفاده از اینورتر، کنترل نرم و هوشمند حرکات ممکن شده است. یادگیری آموزش اینورتر جرثقیل سقفی به شما کمک میکند تا از مزایای زیر بهرهمند شوید:
مزایای استفاده از اینورتر در جرثقیل سقفی
- کاهش تنش مکانیکی: راهاندازی و توقف نرم (Soft Start/Stop) باعث جلوگیری از شوک مکانیکی، کاهش ضربه به گیربکس و افزایش طول عمر سازه میشود.
- افزایش دقت عملکرد: اینورتر امکان کنترل دقیق سرعت موتور را فراهم میکند و در جابجایی بارهای حساس یا سنگین، دقت اپراتور به شکل قابل توجهی افزایش مییابد.
- کاهش مصرف انرژی: با تنظیم سرعت موتور متناسب با نیاز، مصرف برق بهینه شده و هزینههای انرژی کاهش مییابد.
پارامتردهی اولیه اینورتر جرثقیل سقفی
برای بهرهبرداری ایمن و بهینه از اینورتر، تنظیم پارامترها به درستی بسیار مهم است. مراحل اصلی عبارتند از:
۱. تنظیم پارامترهای موتور
اطلاعات درجشده روی پلاک موتور شامل توان (kW یا HP)، ولتاژ، جریان نامی، فرکانس (Hz) و تعداد قطب باید به طور دقیق در اینورتر وارد شود. این مرحله اساس حفاظت موتور و عملکرد صحیح سیستم است.
۲. تنظیم فرکانس کاری
حداقل و حداکثر فرکانس موتور تعیین میشود (برای مثال 0 تا 50Hz یا در برخی موارد تا 60Hz). این بخش کنترل محدوده سرعت جرثقیل را مشخص میکند.
۳. زمانهای شتابگیری و کاهش سرعت (Ramp Time)
این پارامتر مدت زمانی را مشخص میکند که موتور از حالت توقف به حداکثر سرعت برسد یا بالعکس. تنظیم صحیح Ramp Time بسیار مهم است زیرا مانع تاب خوردن بار و حرکات ناگهانی میشود.
۴. کنترل ترمز (Brake Control)
اینورتر باید به گونهای تنظیم شود که ترمز الکترومکانیکی قبل از توقف کامل موتور عمل نکند. هماهنگی بین فرمان قطع سرعت و فعال شدن ترمز، ایمنی حرکت بار را تضمین میکند.
بررسی سیستمهای برق رسانی (شین و سی ریل) و نحوه اتصال به تابلو برق جرثقیل
یکی از مهمترین بخشهای برق جرثقیل سقفی، تأمین برق مطمئن در طول مسیر حرکت دستگاه است. چون جرثقیل سقفی بهطور دائم در حال حرکت طولی است، باید از سیستمهای برقرسانی انعطافپذیر و ایمن استفاده شود. دو روش اصلی در این حوزه عبارتند از:
شین برقرسان (Conductor Bar System)
شین برقرسان از ریلهای رسانای فلزی ساخته میشود که در طول مسیر حرکت جرثقیل نصب شدهاند. جریان برق توسط کلکتورهای متحرک (ذغالها) از این ریلها دریافت و سپس از طریق کابلهای انعطافپذیر به تابلو برق منتقل میشود. این سیستم به دلیل ظرفیت بالای انتقال جریان و پایداری در مسافتهای طولانی، برای جرثقیلهای صنعتی سنگین بسیار کاربردی است. البته نصب دقیق و نگهداری منظم آن برای جلوگیری از سایش ذغالها و اختلال در برقرسانی ضروری است.

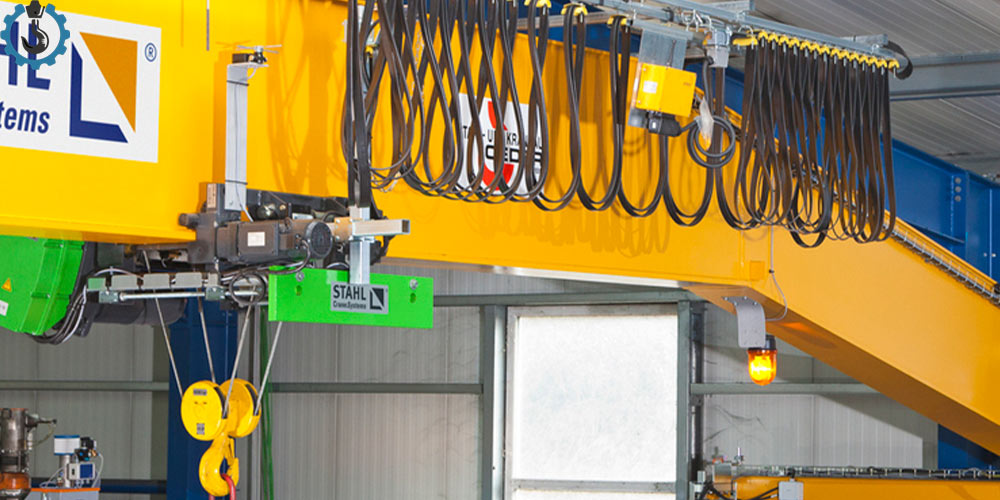

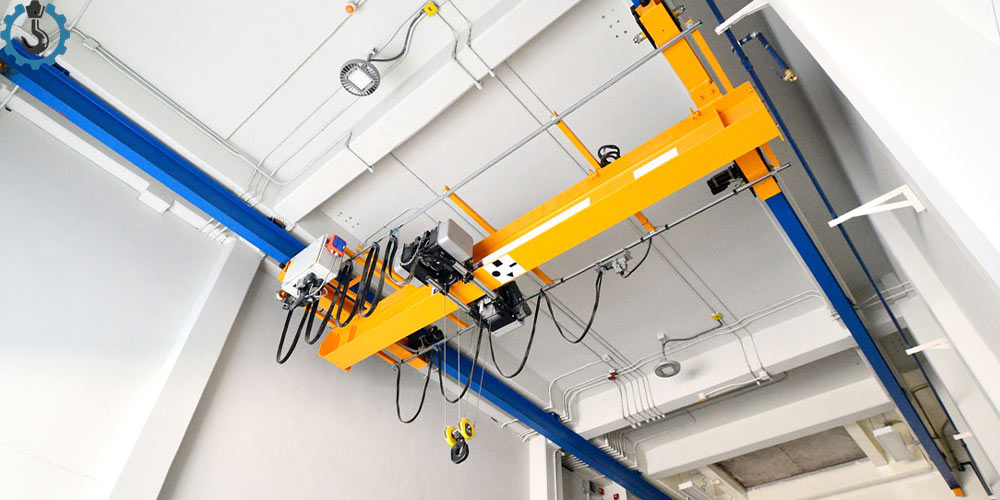

سی ریل یا کابل جمعکن (C-Rail Festoon System)
سی ریل شامل ریل C شکل و واگنهای متحرکی است که کابلهای تخت یا گرد روی آن آویزان میشوند. با حرکت جرثقیل، واگنها همراه با کابلها جابهجا شده و برق به تابلو منتقل میشود. این سیستم بهدلیل نصب سادهتر، هزینه نگهداری کمتر و مقاومت بیشتر در محیطهای پر گرد و غبار یا مرطوب، برای بسیاری از کاربردهای عمومی ترجیح داده میشود. تنها محدودیت آن نسبت به شین، در مسافتهای بسیار طولانی و ظرفیتهای جریان بالا است.
✅ همچنین می توانید برای دریافت قیمت جرثقیل سقفی ۲ تن و دریافت مشاوره رایگان با ما تماس بگیرید.
| ویژگیها | شین برقرسان (Conductor Bar) | سی ریل (C-Rail Festoon) |
|---|---|---|
| ظرفیت جریان | بسیار بالا، مناسب برای جرثقیلهای سنگین | متوسط، محدود به بارهای سبکتر |
| طول مسیر قابل پوشش | عالی، برای مسیرهای طولانی | مناسب برای مسیرهای کوتاه تا متوسط |
| هزینه نصب و نگهداری | بالاتر، نیازمند سرویس منظم | پایینتر، نگهداری آسانتر |
| محیط کاری | بهتر در محیطهای خشک و تمیز | مقاومتر در گرد و غبار و رطوبت |
| پیچیدگی نصب | پیچیدهتر و زمانبر | سادهتر و سریعتر |
| پایداری در عملکرد | بسیار پایدار | پایدار اما محدودتر در جریانهای بالا |

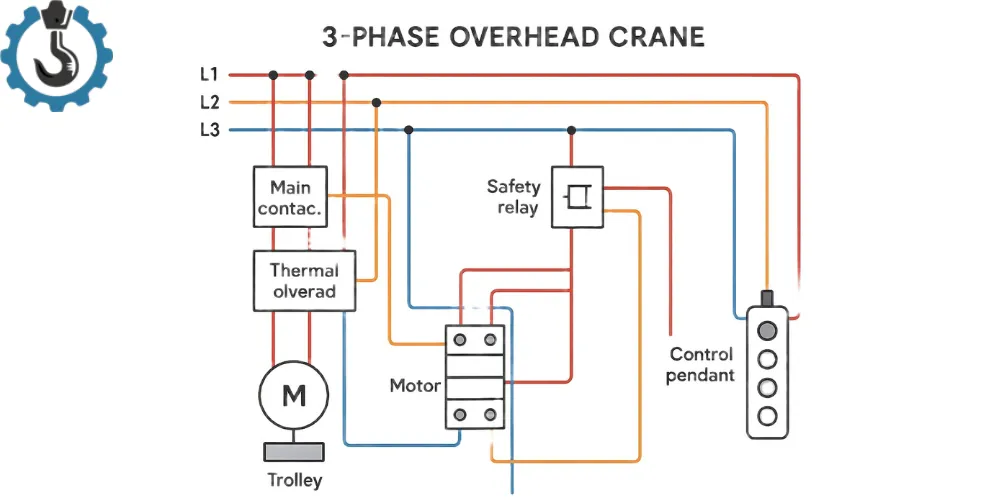

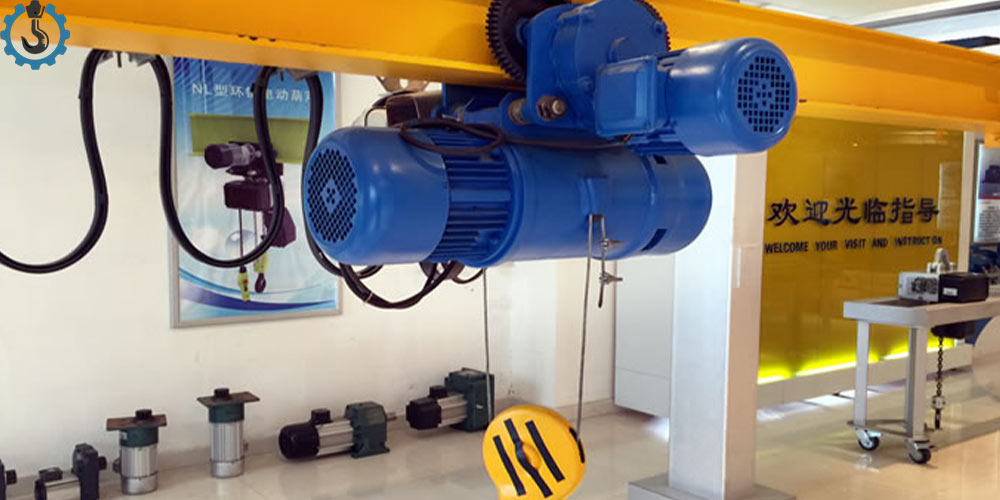

نقشه سیمکشی جرثقیل سقفی سه فاز
نقشه سیمکشی جرثقیل سقفی سهفاز معمولاً شامل موتور بالابر، ترولی، شینها، تابلو فرمان، کنترل آویز و سیستمهای حفاظتی است. در جرثقیلهای صنعتی، سه فاز بودن سیستم امکان تحمل جریان بالا و عملکرد یکنواخت تحت بار را فراهم میکند. نقشه این مدل جرثقیل باید بهگونهای طراحی شود که مسیر تغذیه، سیمهای فرمان و سیمهای حفاظتی کاملاً تفکیک شده باشند تا در زمان سرویس، برقکار بتواند بدون خطا به نقاط کلیدی دسترسی داشته باشد.
یکی از نکات مهم در این نقشهها، نشاندادن دقیق محل نصب بیمتال، فیوزهای محافظ، کنتاکتورهای اصلی و کمکی و همچنین مسیر ارتباط کنترل آویز با تابلو فرمان است. بسیاری از خرابیهای جرثقیلهای سقفی زمانی رخ میدهد که این نقشهها استاندارد نباشند یا رنگبندی و شمارهگذاری سیمها رعایت نشده باشد. به همین دلیل داشتن نقشه صحیح میتواند زمان تعمیرات را تا ۵۰٪ کاهش دهد.
نقشه سیمکشی جرثقیل سقفی تکفاز
در محیطهایی مثل کارگاههای کوچک یا انبارهای سبک، معمولاً از جرثقیل سقفی تکفاز استفاده میشود. نقشه این مدلها نسبت به مدلهای سهفاز سادهتر است و تنها یک مسیر تغذیه فاز و نول وارد سیستم میشود. در این نقشه، معمولاً یک خازن راهاندازی برای موتور بالابر نیز وجود دارد که در جرثقیلهای سهفاز دیده نمیشود.
در سیمکشی جرثقیل سقفی تکفاز مهمترین نکته، رعایت جنس کابل، مقطع مناسب و توجه به افت ولتاژ است، زیرا موتورهای تکفاز حساسیت بیشتری نسبت به نوسان ولتاژ دارند. اگر این بخشها در نقشه لحاظ نشوند یا نصب بدون رعایت اصول باشد، احتمال سوختن موتور، افت قدرت و حتی داغشدن سیمها بسیار بالا میرود.
مقایسه سیمکشی جرثقیل سقفی: سهفاز در برابر تکفاز
| ویژگی | جرثقیل سقفی سهفاز | جرثقیل سقفی تکفاز |
|---|---|---|
| نوع تغذیه | سه فاز (L1, L2, L3) | تک فاز (فاز + نول) |
| قدرت موتور | بالاتر، مناسب بارهای سنگین | محدود، مناسب بار سبک |
| مسیر سیمها | تفکیک شده برای تغذیه، فرمان و حفاظتی | سادهتر، اغلب ترکیبی از تغذیه و کنترل |
| تجهیزات حفاظتی | بیمتال، فیوزهای محافظ، کنتاکتور اصلی و کمکی | بیمتال، فیوز و خازن راهاندازی موتور |
| حساسیت به نوسان ولتاژ | کمتر | بیشتر، نیاز به مقطع کابل مناسب و کنترل افت ولتاژ |
| پیچیدگی نصب | بالاتر، نیاز به نقشه دقیق و شمارهگذاری سیمها | کمتر، نقشه سادهتر و اجرای سریعتر |
| تعمیر و نگهداری | زمان تعمیر کمتر با نقشه استاندارد، مناسب استفاده صنعتی | حساسیت بیشتر به خطاهای سیمکشی و خرابی موتور |
| کاربرد | کارگاهها و کارخانههای صنعتی با بار سنگین | کارگاهها و انبارهای کوچک یا بار سبک |
مدار فرمان جرثقیل سقفی
مدار فرمان جرثقیل سقفی در واقع مغز سیستم است. تمام دستورات حرکت بالا، پایین، چپ، راست و توقف اضطراری از طریق این مدار کنترل میشود. وظیفه اصلی مدار فرمان این است که سیگنالهای صادر شده از کنترل آویز یا ریموت را به کنتاکتورها برساند.
در یک مدار فرمان استاندارد، باید:
مسیر فرمان با ولتاژ محافظتشده (معمولاً ۲۴ ولت) طراحی شود
از کنتاکتورهای مناسب با رده کاری AC3 استفاده شود
شستیهای توقف اضطراری به صورت NC وارد مدار شوند
حفاظتهای الکتریکی مثل بیمتال و رله حرارتی در مسیر موتور قرار گیرد
هر گونه اشتباه در این طراحی میتواند باعث اختلال در عملکرد موتور یا توقف ناگهانی جرثقیل شود.
نصب تابلو برق جرثقیل سقفی
تابلو برق جرثقیل سقفی یکی از بخشهای اصلی سیستم است و باید در مکانی نصب شود که:
دسترسی آسان داشته باشد
در معرض ضربه یا گرد و غبار زیاد نباشد
تهویه مناسب داشته باشد
در زمان نصب تابلو برق باید سیمکشی داخلی با داکت و کانالکشی منظم انجام شود. همچنین لازم است قبل از تحویل سیستم، تمام اتصالات با تستر و فازمتر کنترل شوند و هر سیم بر اساس شمارهگذاری استاندارد در نقشه علامتگذاری شود. نصب اصولی تابلو برق عمر سیستم را افزایش میدهد و روند عیبیابی آینده را بسیار آسان میکند.
جمع بندی
آموزش برق جرثقیل سقفی مسیری تخصصی است که نیازمند دانش جامع در زمینههای نقشه برق جرثقیل سقفی، تسلط بر آموزش مونتاژ تابلو برق جرثقیل سقفی و مهارتهای پیشرفتهای نظیر آموزش اینورتر جرثقیل سقفی است. همانطور که دیدیم، تمامی این بخشها، از قطعات برقی جرثقیل سقفی گرفته تا سیستمهای برقرسانی (مانند شین و سی ریل برق رسان جرثقیل)، به طور پیوسته با هم در ارتباط هستند.
برای موفقیت در این حوزه، به تجهیزات، قطعات و آموزشهای بهروز نیاز دارید. افزار کران نه تنها با تامین قطعات برقی جرثقیل سقفی اورجینال، بلکه با ارائه خدمات عیب یابی برق جرثقیل سقفی در محل و برگزاری دورههای جامع تخصصی، شریک قابل اعتماد شما در صنعت است.
اگر به دنبال کسب مهارتهای عملی و نظری برای تسلط بر آموزش برق جرثقیل سقفی و تبدیل شدن به یک متخصص مورد اعتماد هستید، افزار کران راه حل شماست. برای دریافت مشاوره در زمینه تامین قطعات، خدمات فنی یا ثبتنام در دورههای تخصصی، با کارشناسان ما تماس بگیرید.
سوالات متداول
جرثقیل سقفی تکفاز بهتر است یا سهفاز؟
برای محیطهای صنعتی و استفادههای سنگین، سهفاز بهترین انتخاب است؛ اما برای کارگاه کوچک، مدل تکفاز اقتصادیتر است و به کابلکشی سادهتری نیاز دارد.
چطور نقشه سیمکشی جرثقیل سقفی را بخوانیم؟
کافی است رنگبندی سیمها، شمارهگذاریها و مسیر تغذیه و فرمان را دنبال کنید. اگر سازنده از استاندارد IEC استفاده کرده باشد، خواندن نقشه بسیار سادهتر خواهد بود.
آیا میتوان مدار فرمان جرثقیل سقفی را به ریموت کنترل تبدیل کرد؟
بله. با اضافهکردن یک ریسیور ریموت و اتصال آن به ورودی فرمان، بدون تغییرات گسترده میتوان سیستم را ریموتی کرد.
مهمترین ایرادهای سیمکشی جرثقیل سقفی چیست؟
اتصال شل، استفاده از کابل نامناسب، عدم رعایت رنگبندی استاندارد و نبودن فیوز حفاظتی مناسب. این موارد رایجترین دلایل خرابی هستند.
برای نصب تابلو برق جرثقیل سقفی چه تجهیزاتی لازم است؟
کنتاکتور، شستی اضطراری، بیمتال، فیوز، رله حرارتی، کلید مینیاتوری، ترمینال ریلی و کابل فرمان. انتخاب برند معتبر مانند Force برای ابزار نصب نیز توصیه میشود.
