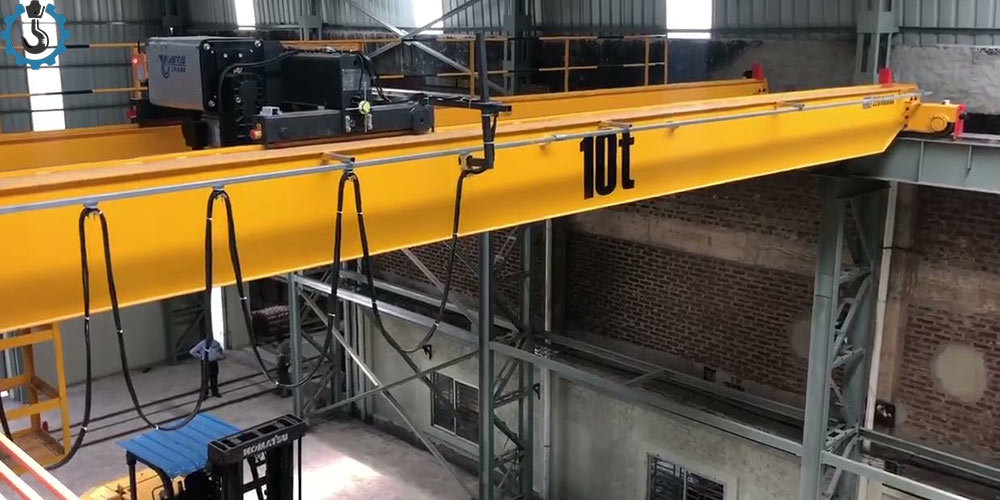

در پاسخ به سوال پل جرثقیل سقفی چیست؟ باید بگوییم که پل (Bridge)، اصلیترین سازه افقی و ستون فقرات یک جرثقیل سقفی است. این سازه فولادی که در عرض سوله (دهانه) قرار میگیرد، وظیفه دارد وزن بار و وینچ (بالابر) را تحمل کند و با حرکت روی ریلهای طولی، امکان جابجایی بار در تمام فضای کارگاه را فراهم سازد. به زبان ساده، پل همان تیرآهن یا باکس فلزی غولپیکری است که بالای سر شما در سوله حرکت میکند و وینچ روی آن سوار میشود.
وقتی صحبت از تجهیزات جابجایی مواد در صنایع سنگین میشود، جرثقیلهای سقفی حرف اول را میزنند. اما قلب تپندهی این سیستم، سازهای به نام “پل” است. بسیاری از مدیران صنعتی هنگام تجهیز سوله خود، اهمیت مهندسی دقیق این بخش را نادیده میگیرند. در حالی که ایمنی، طول عمر و کارایی کل سیستم باربرداری شما، مستقیماً به کیفیت طراحی و ساخت پل جرثقیل سقفی بستگی دارد.
ما در شرکت جرثقیل افزار کران، با سالها تجربه در طراحی و تولید انواع سازههای باربرداری، در این مقاله قصد داریم به صورت کاملاً تخصصی بررسی کنیم که پل جرثقیل سقفی چیست، چه انواعی دارد و چرا محاسبه دقیق وزن و متریال آن، مرز بین یک جرثقیل ایمن و یک سازه خطرناک است.
پل جرثقیل دقیقاً چه باری را تحمل میکند؟ فقط وزن بار نیست!
برای درک بهتر اینکه پل جرثقیل سقفی چیست؟، باید بدانید که این سازه رابط بین دو سمت سوله است. این پل روی دو راهبر طولی (کالسکه یا کلگی) نصب میشود که این کلگیها روی ریلهای نصب شده بر تیرهای حمال حرکت میکنند.
وظایف اصلی پل عبارتند از:
- تحمل بار دینامیک و استاتیک: وزن خودِ وینچ + وزن باری که بلند میشود.
- جذب ارتعاشات: جلوگیری از لرزشهای ناگهانی هنگام استارت و استاپ موتورها.
- ایجاد مسیر حرکت عرضی: وینچ یا ترولی باید بتواند در طول پل (عرض سوله) حرکت کند.
انواع پل جرثقیل سقفی؛ کدام مدل مناسب کار شماست؟
در مهندسی جرثقیل، پلها بر اساس ظرفیت (تناژ) و عرض دهانه سوله به دو دسته کلی تقسیم میشوند. انتخاب اشتباه در اینجا میتواند باعث هدر رفت بودجه یا عدم کارایی سیستم شود.
۱. پل تک پل (Single Girder Bridge)
در این مدل، تنها یک تیر حمال (پل) وجود دارد و وینچ معمولاً به صورت آویز زیر پل نصب میشود.
- مزایا: وزن سبکتر، قیمت ارزانتر، ساخت سریعتر.
- کاربرد: برای دهانههای زیر ۲۰ متر و ظرفیتهای کمتر از ۱۰ تن (معمولاً).
- نکته فنی: اگر محدودیت ارتفاع سقف دارید، این مدل ممکن است فضای مفید ارتفاعی شما را کمی محدود کند (مگر با طراحیهای خاص).

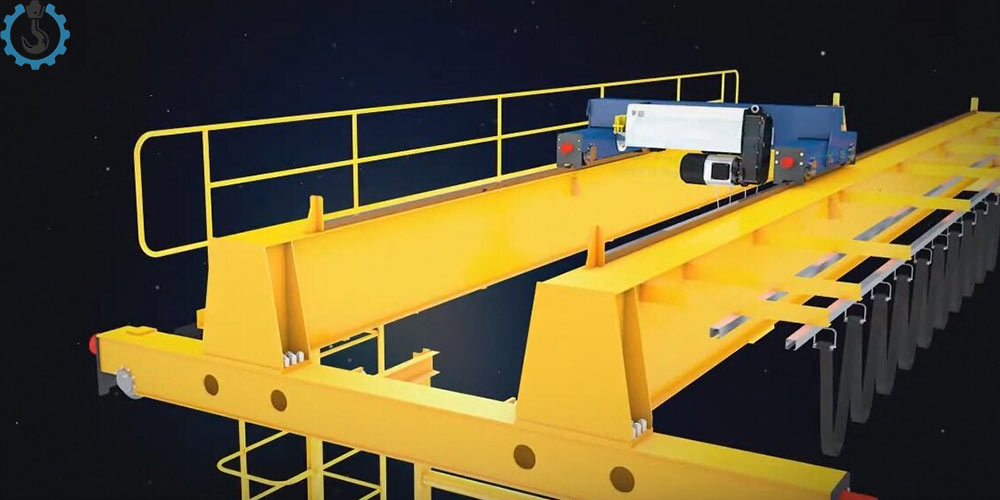

۲. پل جفت پل (Double Girder Bridge)
در پاسخ به اینکه برای تناژهای سنگین پل جرثقیل سقفی چیست؟ باید گفت: سازهای متشکل از دو پل موازی. در این حالت وینچ روی پلها (نه زیر آنها) قرار میگیرد.
- مزایا: ارتفاع بالابری بیشتر، ظرفیت تحمل بار بسیار بالا (تا صدها تن)، پایداری بیشتر.
- کاربرد: صنایع فولاد، ریختهگری، و سولههایی با دهانه عریض (بالای ۲۰ متر).
فرایند ساخت پل جرثقیل سقفی در افزار کران
مبحث ساخت پل جرثقیل سقفی یک پروسه آهنگری ساده نیست؛ بلکه یک فرایند مهندسی پیچیده است که باید مطابق با استانداردهای جهانی (مثل FEM و CMAA) انجام شود. در کارخانه افزار کران، این مراحل با وسواس خاصی طی میشود:
الف) انتخاب متریال (ورق و تیرآهن)
استفاده از فولادهای آلیاژی استاندارد مثل ST37 یا ST52 حیاتی است. استفاده از ورقهای بیکیفیت یا ضایعاتی برای کاهش قیمت پل جرثقیل سقفی، خط قرمز ماست.
ب) طراحی باکس یا تیرآهن (Box vs. I-Beam)
- تیرآهن (IPE): برای دهانههای کوچک و تناژ پایین استفاده میشود.
- باکس (Box Girder): برای دهانههای بزرگ، ورقهای فولادی برش خورده و به صورت جعبهای (Box) جوش داده میشوند تا مقاومت خمشی بالایی ایجاد کنند.
ج) خیز منفی (Cambering)
یکی از رازهای مهندسی ما این است که پل را کاملاً صاف نمیسازیم! پل باید مقدار کمی قوس رو به بالا (خیز منفی) داشته باشد. چرا؟ تا وقتی بار سنگین بلند کرد، پل صاف شود و شکم ندهد. اگر شرکتی این محاسبه را انجام ندهد، ساخت پل جرثقیل سقفی اشتباه انجام شده و به مرور زمان پل دفرمه میشود.
د) جوشکاری تخصصی
تمامی جوشها باید تستهای غیر مخرب (NDT) را پاس کنند. جوش نفوذی کامل برای اتصال جان و بال پل، تضمینکننده امنیت سازه است.
وزن پل جرثقیل سقفی؛ عددی که میتواند سوله را نابود کند
شاید بپرسید چرا وزن پل جرثقیل سقفی اینقدر مهم است؟
- فشار بر سوله: تیرهای حمال و ستونهای سوله شما باید توانایی تحمل وزن مرده جرثقیل را داشته باشند. هرچه پل سنگینتر باشد، فشار بیشتری به اسکلت سوله وارد میشود.
- استهلاک موتورها: هرچه پل سنگینتر باشد، موتورهای حرکت طولی باید نیروی بیشتری برای جابجایی آن صرف کنند که باعث مصرف برق بیشتر و استهلاک زودتر میشود.
- قیمت تمام شده: بخش بزرگی از قیمت، پول آهن است. طراحی بهینه یعنی رسیدن به کمترین وزن ممکن با حفظ بالاترین ضریب اطمینان.
مهندسین ما در افزار کران با نرمافزارهای تحلیل تنش، وزن پل جرثقیل سقفی را بهینهسازی میکنند تا هم سازه سبک باشد و هم مقاوم.
راهنمای خرید پل جرثقیل سقفی؛ فاکتورهای تاثیرگذار بر قیمت
اگر قصد خرید پل جرثقیل سقفی را دارید، احتمالاً با قیمتهای بسیار متفاوتی در بازار مواجه شدهاید. دلیل این اختلاف قیمت چیست؟
وقتی استعلام قیمت پل جرثقیل سقفی میگیرید، به موارد زیر دقت کنید:
- نوع پل (تک یا جفت): مدل جفت پل به دلیل استفاده از آهن بیشتر و ساخت پیچیدهتر، گرانتر است.
- کیفیت ورق: ورق فولاد مبارکه با ورقهای متفرقه تفاوت قیمت و کیفیت زیادی دارد.
- تجهیزات جانبی: آیا پل همراه با خط برق رسان، ضربهگیرها و کلگی ارائه میشود یا خیر؟
- رنگ آمیزی: استفاده از رنگهای اپوکسی چند لایه برای محیطهای خورنده، قیمت را افزایش میدهد اما عمر سازه را تضمین میکند.
هشدار کارشناسی: هیچ ارزانی بیدلیل نیست. در بازار جرثقیل، کاهش قیمت معمولاً با کاهش ضخامت ورقها یا حذف پروسههای مهندسی (مثل تنشگیری) انجام میشود که بازی با جان پرسنل است.
چرا سفارش پل جرثقیل سقفی در تهران و کرج با افزار کران؟
شرکت افزار کران با موقعیت استراتژیک خود، آماده ارائه خدمات به صنعتگران پایتخت و استان البرز است. سفارش پل جرثقیل سقفی در تهران و حومه مزایای زیر را با ما دارد:
- بازدید رایگان: کارشناسان ما برای اندازهگیری دقیق دهانه و بررسی وضعیت تیرهای حمال به محل پروژه اعزام میشوند.
- کاهش هزینه حمل: نزدیکی کارخانه ما به قطبهای صنعتی تهران و کرج، هزینه حمل سازههای عظیمالجثه را برای شما به حداقل میرساند.
- خدمات پس از فروش سریع: در صورت بروز هرگونه مشکل، تیم فنی ما در کمتر از چند ساعت در محل شما حاضر خواهد بود.
ما فقط فروشنده نیستیم؛ ما شریک تجاری شما در ایمنی کارگاهتان هستیم. چه به دنبال خرید پل جرثقیل سقفی باشید و چه نیاز به مشاوره برای اورهال کردن پلهای قدیمی داشته باشید، افزار کران راه حل مهندسی دارد.
جمعبندی:
در نهایت، در پاسخ به پل جرثقیل سقفی چیست؟ دیدیم که این سازه چیزی فراتر از چند تکه آهن جوش داده شده است. این سازه شاهراه حیاتی خط تولید شماست. اشتباه در انتخاب یا ساخت غیراصولی آن، نه تنها سرمایه شما را به خطر میاندازد، بلکه میتواند حوادث جبرانناپذیری ایجاد کند.
اگر برای کارخانه خود در تهران یا هر جای ایران نیاز به مشاوره دارید، یا قصد استعلام قیمت پل جرثقیل سقفی را دارید، همین حالا با مهندسین مشاور شرکت جرثقیل افزار کران تماس بگیرید. ما با بهینهسازی وزن پل جرثقیل سقفی و استفاده از بهترین متریال، امنیت و کارایی را همزمان به شما هدیه میدهیم.
سوالات متداول
آیا میتوان دهانه پل جرثقیل را تغییر داد؟
بله، اما بسیار دشوار و تخصصی است. اگر سولهتان را عوض کنید، کوتاه کردن پل آسانتر از بلند کردن آن است. بلند کردن پل نیازمند محاسبات دقیق و جوشکاریهای بسیار حساس برای اتصال قطعه اضافه است که همیشه توصیه نمیشود.
برای سوله با دهانه ۱۸ متر، پل تک پل بهتر است یا جفت پل؟
این بستگی به تناژ شما دارد. اگر زیر ۵ تن بار دارید، تک پل به صرفهتر است. اما برای تناژهای بالاتر، جهت جلوگیری از لرزش و خیز بیش از حد، پیشنهاد ما ساخت پل جرثقیل سقفی به صورت جفت پل (Double Girder) است.
عوامل موثر بر قیمت پل جرثقیل سقفی چیست؟
علاوه بر قیمت روز آهن، عواملی مثل طول دهانه، ظرفیت باربرداری، نوع رنگ (صنعتی یا معمولی) و دستمزد ساخت بر قیمت نهایی تاثیرگذارند.
طول عمر مفید یک پل جرثقیل چقدر است؟
اگر طراحی و نگهداری درست باشد، سازه فلزی پل میتواند تا بیش از ۲۰ یا ۳۰ سال عمر کند. البته قطعات مصرفی مثل چرخها و موتورها نیاز به تعویض دورهای دارند.
