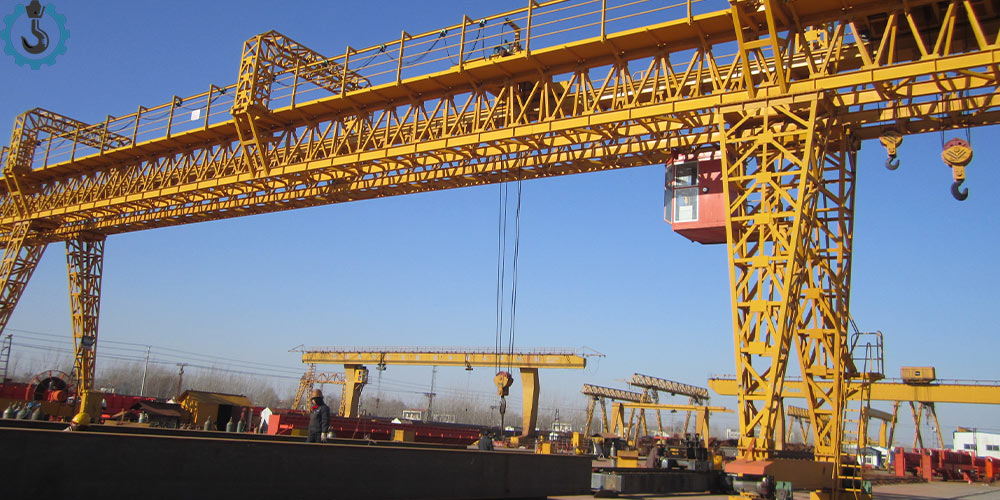

جرثقیل سقفی جفت پل (Double‑Girder Overhead Crane) یکی از قدرتمندترین دستگاه‌های جابجایی در محیط‌های صنعتی است. این نوع جرثقیل دارای دو تیر موازی است که یک پل محکم و عریض را تشکیل می‌دهد. بر روی پل، واگن متحرک (trolley) و بالابر نصب می‌شود و به کمک ریل‌های روی تیرها می‌تواند به‌صورت افقی حرکت کند. وجود دو تیر به جای یک تیر، امکان توزیع یکنواخت نیرو، افزایش ظرفیت و بهره‌گیری از دهانه‌ و ارتفاع بیشتر را فراهم می‌کند. در این مقاله قصد داریم به طراحی و ساخت جرثقیل جفت پل بپردازیم؛ از مزایای آن نسبت به جرثقیل‌های دیگر تا مراحل طراحی و اجرای آن، استانداردهای بین‌المللی، مشخصات فنی، کاربردها، هزینه‌ها، نصب و نگهداری، و پاسخ به پرسش‌های متداول. این متن به منظور ایجاد یک صفحه لندینگ جامع برای شرکت افراز کران نگاشته شده و شامل اصول سئو می‌شود.

مزایای جرثقیل سقفی جفت پل نسبت به انواع دیگر جرثقیل‌ها

جرثقیل‌ سقفی به دو دسته اصلی تک‌پل و جفت‌پل تقسیم می‌شوند. انتخاب بین این دو به ظرفیت مورد نیاز، فضای موجود و نوع عملیات بستگی دارد. در ادامه چند مزیت کلیدی جرثقیل سقفی جفت پل نسبت به انواع دیگر را بررسی می‌کنیم:

ظرفیت بالاتر و دهانه گسترده‌تر :

جرثقیل جفت پل به دلیل داشتن دو تیر موازی، امکان توزیع یکنواخت وزن و افزایش ظرفیت را فراهم می‌کند. این جرثقیل‌ها برای ظرفیت‌های بالاتر از ۱۵ تن و دهانه‌های بیش از ۶۵ فوت توصیه می‌شوند. با افزایش دهانه، پل به‌طور کامل فضای کاری را پوشش می‌دهد و امکان جابجایی بار در تمام عرض سالن را می‌دهد.

ارتفاع قلاب بیشتر :

در جرثقیل جفت پل، واگن و بالابر روی قسمت بالایی تیرها قرار می‌گیرند؛ بنابراین ارتفاع قلاب نسبت به نوع تک‌پل ۱۸ تا ۳۶ اینچ افزایش می‌یابد. این ویژگی برای محیط‌هایی که نیاز به بالابری در ارتفاع بالا دارند بسیار حائز اهمیت است.

ثبات و دقت بیشتر :

وجود دو تیر موازی باعث کاهش ارتعاش و افزایش پایداری می‌شود. این طراحی قابلیت کنترل حرکت در سه بعد را فراهم می‌کند و دقت جای‌گذاری بار را افزایش می‌دهد. همچنین جرثقیل جفت پل به دلیل ساختار مثلثی شکل و موتورهای قدرتمند، عملیات روان و ایمن را ارائه می‌دهد.

امکان نصب تجهیزات جانبی :

به‌ علت فضای بیشتر بین دو تیر، امکان نصب سکوهای دسترسی، کابین اپراتور، کابل‌ جمع‌کن، چراغ و تجهیزات دیگر روی پل فراهم می‌شود . این قابلیت در جرثقیل‌های تک‌پل یا جرثقیل‌های کوچک به‌ راحتی در دسترس نیست.

 هرچند هزینه اولیه جرثقیل جفت پل بالا است، ولی با توجه به طول عمر بیشتر، ظرفیت بالاتر و نیاز کمتر به تعمیر، در بلندمدت هزینه‌ها را کاهش می‌دهد.

مراحل طراحی و ساخت جرثقیل جفت پل: از نیازسنجی تا نصب

طراحی و ساخت جرثقیل جفت پل فرایندی چندمرحله‌ای است که از تحلیل نیازهای پروژه آغاز می‌شود و تا نصب و راه‌اندازی ادامه می‌یابد. در ادامه مراحل اصلی این فرآیند شرح داده شده است:

نیازسنجی و تعیین مشخصات پروژه :

اولین گام شناخت نیازهای مشتری است: ظرفیت مورد نیاز، دهانه، ارتفاع بالابری، نوع بار، محیط کاری (داخل سالن یا فضای باز)، شرایط آب‌وهوایی و دفعات استفاده. ظرفیت و دهانه دو عامل اصلی در تعیین نوع جرثقیل هستند و هرچه ظرفیت و طول دهانه بیشتر باشد، طراحی به‌ سمت جرثقیل جفت پل متمایل می‌شود.

طراحی مفهومی و انتخاب نوع جرثقیل :

در این مرحله مهندسان بر اساس نیازسنجی تصمیم می‌گیرند که کدام نوع جرثقیل سقفی (جرثقیل سقفی جفت پل، تک‌پل، دروازه‌ای یا دیگر انواع) مناسب است. برای ظرفیت‌های بالاتر و نیاز به دهانه زیاد معمولا جرثقیل جفت پل پیشنهاد می‌شود.

👈 در این رابطه بخوانید: انواع جرثقیل کارگاهی کدامند؟

تحلیل ساختاری و محاسبات مهندسی :

پس از تعیین نوع جرثقیل، محاسبات دقیق انجام می‌شود: ابعاد تیرها، نوع پروفیل، مقاومت مصالح، طراحی واگن و بالابر، محاسبه بارهای دینامیکی و استاتیکی، برآورد تنش‌ها و خیز permissible. استانداردهای بین‌المللی نظیر FEM و CMAA محدوده‌های کارکرد و کلاس کاری (از M3 تا M6 برای جرثقیل‌های عمومی و از کلاس A تا F برای جرثقیل‌های سنگین) را تعریف می‌کنند.

انتخاب قطعات و سیستم‌های مکانیکی و الکتریکی :

جرثقیل جفت پل شامل اجزای کلیدی مانند تیرهای اصلی، واگن، بالابر (hoist)، موتورهای حرکت طولی و عرضی، سیستم برق‌رسانی (فستون یا شینه)، گیربکس، ترمز و سیستم کنترل است. به‌عنوان نمونه، در جرثقیل‌های ۲۰ تن با دهانه ۱۰٫۵ تا ۳۴٫۵ متر، وزن خود جرثقیل بین ۶ تا ۳۱ تن تغییر می‌کند و باید چرخ‌های مناسب (۸ عدد در هر تیر) و ریل‌های مناسب انتخاب شوند. انتخاب قطعات با برندهای معتبر و استانداردهای CE/ISO کیفیت و ایمنی را تضمین می‌کند.

تولید و ساخت جرثقیل جفت پل:

پس از طراحی و انتخاب قطعات، تولید تیرها و قطعات مکانیکی آغاز می‌شود. تیرهای جفت‌پل معمولاً از ورق‌های فولادی جوش‌کاری شده یا مقاطع box شکل تشکیل می‌شوند. قطعات برش و جوش مطابق استانداردها ساخته می‌شوند؛ سپس عملیات ماشین‌کاری، مونتاژ واگن، نصب موتور و گیربکس انجام می‌گیرد. کنترل کیفیت در هر مرحله لازم است. بسیاری از تولیدکنندگان معتبر مانند Kinocranes یا American Crane از قطعات با برندهای معروف مثل ABB, SEW و SKF بهره می‌برند و گواهی‌های CE و ISO را رعایت می‌کنند.

آزمایش و تست :

پیش از ارسال، جرثقیل در کارخانه تست می‌شود. آزمون‌های بدون بار و با بار، تست ترمز، آزمون‌های عملکردی در راستاهای مختلف و تست حد نهایی (proof load) انجام می‌شود تا مطمئن شویم سیستم مطابق استانداردهای ASME B30.2-2022 است. این استاندارد شامل الزاماتی مانند علامت‌گذاری، فاصله‌های ایمنی، ساخت‌ونصب، سیستم ترمز، تجهیزات الکتریکی و آزمایش‌های عملکردی است.

حمل و نصب جرثقیل جفت پل:

پس از تست، جرثقیل به محل پروژه حمل می‌شود. نصب شامل اجرای ریل‌های سقفی یا ستون‌ها، مونتاژ تیرها، نصب واگن و بالابر و اتصال برق است. بسته به اندازه، ممکن است تیرها به‌صورت قطعات جداگانه ارسال شده و در محل مونتاژ شوند؛ این کار هزینه حمل را کاهش می‌دهد. نصب باید توسط تیم‌های مجرب انجام شود تا تنظیمات صحیح، تراز بودن ریل‌ها و رعایت فاصله‌های ایمنی تضمین شود.

پس از نصب، تست‌های نهایی و تنظیمات سرعت و ترمز انجام می‌شود. آموزش اپراتوران درباره عملکرد، ایمنی و نگهداری جرثقیل اهمیت دارد.

استانداردهای بین‌المللی در ساخت جرثقیل جفت پل و تضمین کیفیت

رعایت استانداردهای بین‌المللی، ایمنی و عمر مفید جرثقیل را تضمین می‌کند. برخی استانداردهای مهم عبارت‌اند از:

• ASME B30.2-2022 – این استاندارد به بررسی ساخت، نصب، بهره‌برداری، بازرسی و نگهداری جرثقیل‌های سقفی و دروازه‌ای می‌پردازد. الزامات شامل علامت‌گذاری بار مجاز، فاصله از موانع، ساختار تیرها و راهروها، سیستم‌های ترمز، تجهیزات الکتریکی و آزمون‌های عملکردی است.
• CMAA (Crane Manufacturers Association of America) – کلاس‌بندی کاری جرثقیل‌ها را از A تا F تعیین می‌کند (از کار سبک تا فوق‌سنگین) و راهنمایی‌های طراحی برای ظرفیت، دفعات کار و محیط ارائه می‌کند. بر اساس نوع استفاده، جرثقیل جفت پل در کلاس D یا بالاتر قرار می‌گیرد و باید ویژگی‌هایی مانند چرخ‌های ثابت یا گردان، موتورهای پرقدرت و محافظ‌های الکتریکی داشته باشد.
• FEM/ISO – استانداردهای اروپایی برای جرثقیل‌های سقفی با کلاس‌های M3 تا M6، الزامات ساخت و ضریب اطمینان برای قطعات سازه‌ای و مکانیکی را مشخص می‌کنند.
• OSHA 1910.179 – مقررات ایمنی آمریکا شامل الزاماتی برای طراحی، نصب و بازرسی جرثقیل‌ها است. برای مثال، بازرسی‌های مکرر و دوره‌ای، تست عملکرد و تعمیرات لازم را تعریف می‌کند.

رعایت این استانداردها علاوه بر ایمنی، به مشتریان اعتماد بیشتری می‌دهد. هنگام انتخاب تولید کننده جرثقیل جفت پل، باید اطمینان حاصل کرد که محصول نهایی مطابق این استانداردها ساخته و تست شده است.

مشخصات فنی جرثقیل جفت پل: ظرفیت، دهانه و ارتفاع بالابری

مشخصات فنی جرثقیل جفت پل بسته به نیاز مشتری و طبقه‌بندی کاری متفاوت است. در این بخش به‌طور خلاصه به مهم‌ترین پارامترها می‌پردازیم:

جرثقیل جفت پل علاوه بر مشخصات فوق، قابلیت نصب حسگرهای هوشمند، سیستم‌های کنترل از راه دور، اینورترهای فرکانسی برای کنترل سرعت، و سیستم‌های ایمنی پیشرفته را دارد که کارایی و ایمنی را افزایش می‌دهد.

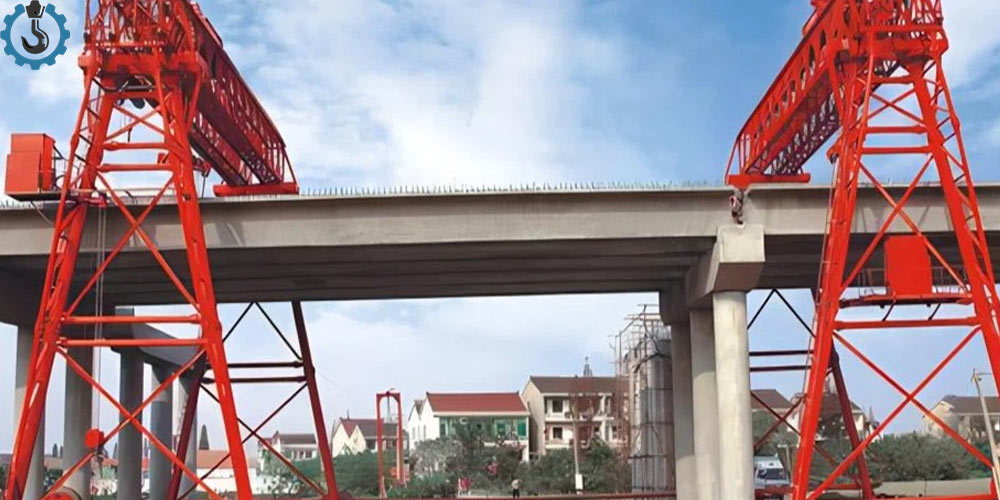

کاربردهای گسترده جرثقیل جفت پل در صنایع مختلف

جرثقیل‌های جفت پل با ظرفیت‌های بالای خود در صنایع مختلف نقش مهمی ایفا می‌کنند. این نوع جرثقیل‌ها با طراحی خاص و قدرت حمل بارهای سنگین، در صنایع مختلف مانند فولاد، خودروسازی، کشتی‌سازی و حتی صنایع شیمیایی و پتروشیمی مورد استفاده قرار می‌گیرند.

در این صنایع، نیاز به حمل و جابجایی قطعات بزرگ و سنگین وجود دارد که جرثقیل‌های جفت پل به‌خوبی این نیازها را برآورده می‌کنند. به همین دلیل، طراحی و ساخت این نوع جرثقیل‌ها با دقت و تخصص بالا صورت می‌گیرد تا ایمنی و کارایی در عملکرد در این صنایع تضمین شود.

انتخاب بهترین تولید کننده جرثقیل جفت پل: نکات مهم

هنگام انتخاب بهترین تولیدکننده جرثقیل جفت پل، باید چندین عامل کلیدی را در نظر بگیرید تا اطمینان حاصل کنید که محصول نهایی هم از نظر کیفیت و هم از نظر کارایی به نیازهای پروژه شما پاسخ می‌دهد. اولین نکته، تجربه و تخصص تولیدکننده است. یک شرکت با سابقه طولانی در طراحی و ساخت جرثقیل‌های سنگین می‌تواند راه‌حل‌های بهتری برای چالش‌های عملیاتی ارائه دهد و استانداردهای لازم را در نظر بگیرد. همچنین، توجه به استانداردهای تولید مانند ASME، CMAA، FEM و ISO بسیار مهم است، زیرا رعایت این استانداردها، ایمنی و کیفیت محصول را تضمین می‌کند.

یکی از شرکت‌های معتبر در این زمینه، افراز کران است که با سابقه طولانی در صنعت تولید جرثقیل و توانایی سفارشی‌سازی طراحی‌ها مطابق با نیاز مشتریان، شناخته شده است. این شرکت از بهترین قطعات و برندهای معتبر برای ساخت جرثقیل‌ها استفاده می‌کند و خدمات پس از فروش حرفه‌ای را ارائه می‌دهد. برای اطمینان از کیفیت، می‌توانید پروژه‌های قبلی آنها را مشاهده کرده و از تجربه مشتریان سابق بهره‌مند شوید. اگر به دنبال مشاوره و خرید جرثقیل جفت پل با بالاترین کیفیت هستید، پیشنهاد می‌کنیم با افراز کران تماس بگیرید.

برای دریافت مشاوره تخصصی و خرید جرثقیل جفت پل با کیفیت عالی، همین حالا با تیم افراز کران تماس بگیرید. کارشناسان ما آماده‌اند تا شما را در انتخاب بهترین گزینه برای نیازهای صنعتی‌تان یاری کنند.

✅ آیا می دانید اشتباه رایج در نصب و راه‌اندازی جرثقیل سقفی چیست؟ برای مطالعه بیشتر کلیک کنید.

تعرفه و قیمت جرثقیل جفت پل: عوامل موثر بر هزینه نهایی

هزینه طراحی و ساخت جرثقیل جفت پل به عوامل مختلفی بستگی دارد. مقاله‌ای از شرکت Mazzella عوامل موثر بر قیمت جرثقیل‌های سقفی را بررسی کرده و برای جرثقیل‌های جفت‌پل دامنه قیمتی بین ۶۵ تا ۱۰۰ هزار دلار (به دلار سال ۲۰۲۴) ارائه داده است. برخی از مهم‌ترین عوامل عبارت‌اند از:

ظرفیت و دهانه :

ظرفیت بالاتر و دهانه طولانی‌تر به‌طور مستقیم باعث افزایش وزن تیرها و قیمت مواد اولیه می‌شود. برای مثال، جرثقیل جفت پل ۲۰ تن با دهانه ۸۰ فوت بسیار گران‌تر از جرثقیل ۱۰ تن با دهانه ۴۰ فوت است.

کلاس کاری و دفعات استفاده :

جرثقیل‌هایی که در کلاس کاری بالاتر (مثل کلاس D یا E) طراحی می‌شوند، باید از قطعات محکم‌تر و موتورهای قوی‌تر استفاده کنند که بر هزینه تاثیر می‌گذارد.

امکانات اضافی و اتوماسیون :

نصب سیستم‌های هوشمند، کنترل از راه دور، اینورتر، سنسورهای ضد برخورد و سیستم‌های ایمنی پیشرفته هزینه را بالا می‌برد. نصب سکوهای دسترسی، کابین اپراتور، کابل‌ جمع‌کن و ابزارهای زیر قلاب نیز هزینه را افزایش می‌دهد.

هزینه حمل و نصب :

با افزایش طول تیرها و سنگینی جرثقیل، هزینه حمل بالا می‌رود. برخی تولیدکنندگان طرحی ارائه می‌دهند که در آن تیر اصلی به‌صورت قطعه‌ای ساخته شده و مشتری آن را در محل مونتاژ می‌کند تا هزینه حمل کاهش یابد.

شرایط سازه و ساختمان :

اگر سقف یا ستون‌های سالن ظرفیت کافی نداشته باشند، باید سازه تقویت شود یا فونداسیون جدیدی اجرا شود که هزینه پروژه را افزایش می‌دهد.

در ایران، قیمت جرثقیل جفت پل تحت تأثیر نرخ ارز و تعرفه واردات قطعات قرار دارد. انتخاب تولیدکننده داخلی با کیفیت بالا می‌تواند هزینه را کنترل کند.

خدمات نصب و راه‌اندازی جرثقیل جفت پل: ایمنی و کارایی

نصب صحیح جرثقیل جفت پل نقش تعیین‌کننده‌ای در عملکرد و ایمنی آن دارد. مراحل اصلی نصب عبارت‌اند از:

1. آماده‌سازی محل و نصب ریل‌ها – ابتدا باید محل نصب آماده شود و ریل‌های سقفی یا ریل‌های روی ستون‌ها نصب شوند. ریل‌ها باید کاملاً تراز و دارای فاصله مناسب باشند تا حرکت طولی جرثقیل روان باشد.
2. مونتاژ تیرها و واگن – تیرهای جفت پل به روش‌های مختلف جوش یا پیچ و مهره به یکدیگر متصل می‌شوند. سپس واگن و بالابر روی تیرها نصب می‌شود و کابل‌کشی یا شینه رسانای برق انجام می‌گیرد.
3. اتصال برق و سیستم کنترل – سیستم برق‌رسانی شامل کابل‌های فستون یا شینه، تابلو برق، سیستم کنترل از راه دور و سیستم‌های ایمنی است. انجام کابل‌کشی و تنظیم سیستم کنترل باید توسط تکنسین‌های متخصص صورت گیرد.
4. آزمایش عملکرد و تحویل – پس از نصب، تست‌های مختلف شامل حرکت بدون بار، حرکت با بار آزمایشی، تست ترمز، محدودکننده‌های حرکت و سیستم‌های هشدار انجام می‌شود. این آزمایش‌ها باید مطابق استانداردهای ASME و OSHA باشد.
5. آموزش اپراتور و تحویل نهایی – تحویل جرثقیل همراه با آموزش اپراتورها درباره نحوه کار با جرثقیل، اقدامات ایمنی، برنامه‌های نگهداری و نحوه گزارش خرابی‌ها انجام می‌شود. آموزش مناسب باعث کاهش حوادث و افزایش طول عمر تجهیزات می‌شود.
