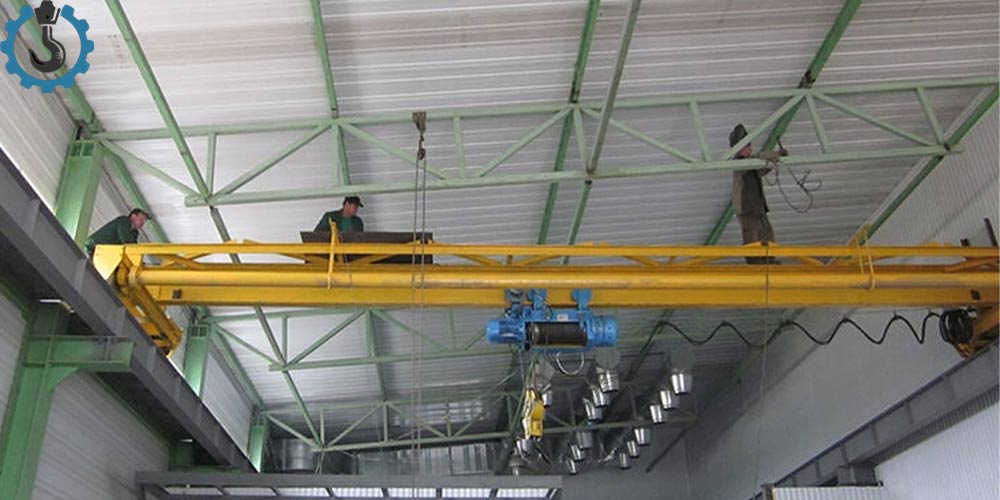

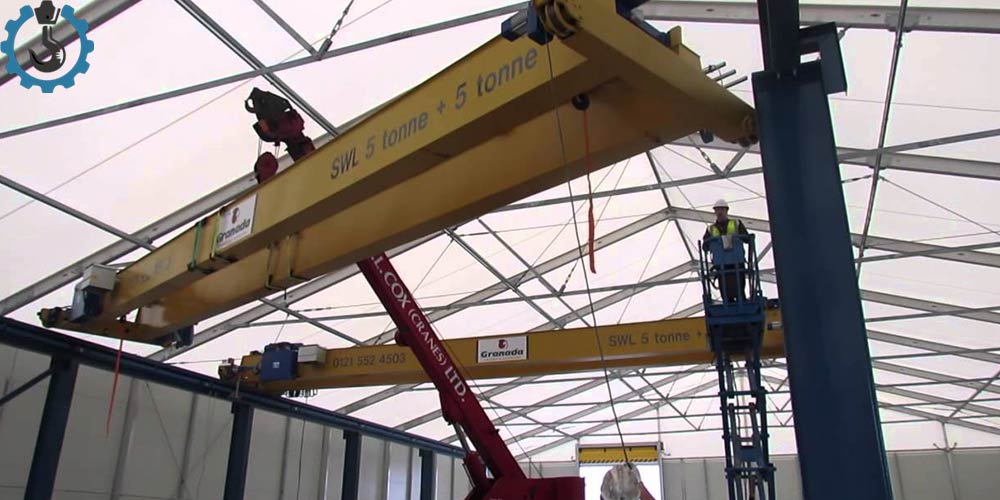

اشتباه رایج در نصب و راهاندازی جرثقیل سقفی : جرثقیلهای سقفی به عنوان قلب تپنده بسیاری از سولهها و کارخانهها، نقش حیاتی در جابجایی مواد و افزایش بهرهوری ایفا میکنند. اما این تجهیزات قدرتمند، در صورت نصب و راهاندازی جرثقیل سقفی غیر اصولی، میتوانند به جای افزایش کارایی، منبع اصلی حوادث و زیانهای جبرانناپذیر مالی و جانی باشند. نادیده گرفتن استانداردهای نصب جرثقیل سقفی نه تنها عمر مفید دستگاه را به شدت کاهش میدهد، بلکه ایمنی جرثقیل سقفی را نیز به خطر انداخته و به عیوب جرثقیل پس از نصب منجر میشود.
این مقاله جامع، به شما کمک میکند تا با رایجترین اشتباهات در فرآیند نصب و راهاندازی جرثقیل سقفی آشنا شوید و با آگاهی کامل، از بروز آنها جلوگیری کنید. هدف ما این است که با ارائه اطلاعات دقیق و کاربردی، شما را در انتخاب پیمانکار مناسب و نظارت صحیح بر این فرآیند حیاتی یاری کنیم تا در نهایت، از سرمایهگذاری خود نهایت بهره را برده و محیط کاری ایمن و کارآمدی داشته باشید.
چرا آگاهی از اشتباهات نصب جرثقیل سقفی اهمیت حیاتی دارد؟
جرثقیل سقفی، ستون فقرات عملیات جابجایی در صنایع مختلف هستند؛ از انبارها و کارگاههای کوچک گرفته تا کارخانجات فولاد و صنایع سنگین. این ماشینآلات پیچیده، اگرچه در ظاهر قدرتمند و مقاوم به نظر میرسند، اما عملکرد صحیح و ایمن آنها به شدت وابسته به فرآیند نصب و راهاندازی جرثقیل سقفی است. کوچکترین خطا در هر مرحله، از طراحی اولیه تا نصب غیر اصولی جرثقیل، میتواند منجر به فجایعی غیرقابل جبران شود.
تصور کنید یک جرثقیل با ظرفیت چندین تن، به دلیل خطای محاسباتی یا نصب غیر اصولی جرثقیل، ناگهان سقوط کند. پیامدهای چنین حادثهای فراتر از هزینههای مالی گزاف (خسارت به تجهیزات، توقف خط تولید و جریمهها) است؛ این اتفاق میتواند به قیمت جان کارگران تمام شود. بنابراین، آگاهی از این اشتباهات نه تنها برای جلوگیری از خسارات مالی، بلکه برای حفظ جان انسانها و تضمین ایمنی جرثقیل سقفی حیاتی است. این دانش، شما را در جایگاه ناظری آگاه قرار میدهد تا با چشمانی باز، بر عملکرد پیمانکار نصب جرثقیل نظارت کرده و از رعایت استاندارد نصب جرثقیل اطمینان حاصل کنید.
اشتباهات رایج در طراحی و محاسبات اولیه نصب جرثقیل سقفی
اشتباه رایج در نصب و راهاندازی جرثقیل سقفی : پایه و اساس یک نصب و راهاندازی جرثقیل سقفی موفق، در مرحله طراحی و محاسبات اولیه نهفته است. هرگونه سهلانگاری در این بخش، میتواند منجر به مشکلات زنجیرهای در مراحل بعدی و بروز عیوب جرثقیل پس از نصب شود.
عدم بررسی ظرفیت و استحکام سازه سوله
یکی از بزرگترین و پرهزینهترین اشتباهات، نادیده گرفتن ظرفیت تحمل بار سازه سوله است. بسیاری از مالکان، بدون بررسی دقیق نقشهها و سازه موجود، اقدام به نصب جرثقیل سقفی با ظرفیت بالا میکنند. این امر میتواند منجر به ترک خوردگی سازه، تغییر شکل ستونها و در نهایت، فاجعه سقوط جرثقیل شود. پیمانکار نصب جرثقیل متخصص، ابتدا باید یک بررسی دقیق از نقشههای سازه و در صورت نیاز، آزمایشهای مقاومت مصالح انجام دهد تا از توانایی سازه برای تحمل وزن جرثقیل و بارهای دینامیکی آن اطمینان حاصل کند.
انتخاب نادرست ظرفیت و دهانه جرثقیل
ظرفیت باید بر اساس حداکثر وزن باری که قرار است جابجا شود و همچنین با در نظر گرفتن بارهای دینامیکی و ضریب ایمنی صورت گیرد. انتخاب ظرفیت کمتر از حد نیاز منجر به فشار مضاعف بر دستگاه و کاهش عمر مفید آن میشود. برعکس، انتخاب ظرفیت بیش از حد نیز به معنای هدر رفت سرمایه است. علاوه بر ظرفیت، دهانه جرثقیل (فاصله بین دو ریل) نیز باید با دقت محاسبه شود تا پوشش کامل محیط کاری را فراهم آورد و از محدودیتهای حرکتی جلوگیری کند. استاندارد نصب جرثقیل در این زمینه، راهنمای دقیقی است که باید به آن توجه شود.
👈 در این رابطه بخوانید: مشخصات فنی جرثقیل دروازه ای چیست؟
نادیده گرفتن شرایط محیطی (دما، رطوبت، ارتعاش)
شرایط محیطی نقش مهمی در عملکرد و دوام جرثقیل سقفی ایفا میکند. دماهای بسیار بالا یا پایین، رطوبت زیاد که میتواند منجر به خوردگی شود، و ارتعاشات شدید ناشی از فعالیت ماشینآلات دیگر، همگی باید در طراحی لحاظ شوند. برای مثال، در محیطهای پر گرد و غبار یا حاوی مواد شیمیایی، نیاز به جرثقیلهایی با درجه حفاظت بالاتر و پوششهای مقاوم به خوردگی است. نادیده گرفتن این عوامل، به عیوب جرثقیل پس از نصب و خرابیهای زودهنگام منجر میشود.
خطاهای کلیدی در نصب ریل و مسیر حرکت جرثقیل سقفی
ریلها و مسیر حرکت، شریانهای اصلی نصب و راهاندازی جرثقیل سقفی هستند. هرگونه نقص در نصب ریل جرثقیل، بر حرکت روان، ایمنی و طول عمر کل سیستم تأثیر مستقیم دارد.
تراز نبودن ریلها و عدم هممحوری
تراز نبودن ریل جرثقیل یکی از رایجترین و در عین حال خطرناکترین اشتباهات است. ریلها باید در طول و عرض کاملاً تراز و هممحور باشند. وجود حتی یک میلیمتر عدم تراز یا هممحوری، میتواند باعث حرکت ناهموار چرخهای ترولی و پل، سایش غیرعادی چرخها و ریلها، افزایش مصرف برق، و در نهایت خروج چرخها از ریل و سقوط جرثقیل شود. برای جلوگیری از این مشکل، استفاده از تجهیزات اندازهگیری دقیق و نظارت مستمر بر فرآیند نصب ریل جرثقیل ضروری است. این خطا به طور مستقیم بر ایمنی جرثقیل سقفی اثر میگذارد.
انتخاب نادرست نوع و مقطع ریل
نوع و مقطع ریل باید متناسب با ظرفیت جرثقیل، سرعت حرکت و شرایط محیطی انتخاب شود. استفاده از ریل با مقطع کوچکتر از حد نیاز میتواند منجر به خمش و تغییر شکل ریل در طول زمان شود. همچنین، جنس ریل نیز مهم است؛ ریلها باید از فولاد با کیفیت بالا و سختی مناسب باشند تا در برابر سایش و خستگی مقاومت کنند. یک پیمانکار نصب جرثقیل حرفهای، انواع ریلها را میشناسد و بهترین گزینه را پیشنهاد میدهد.
اتصال ضعیف ریلها به سازه
ریلها باید به طور محکم و ایمن به سازه سوله متصل شوند. استفاده از اتصالات نامناسب، جوشکاری غیراستاندارد، یا تعداد کم بستها میتواند منجر به شل شدن ریلها، حرکت آنها و در نهایت، بروز حوادث شود. اتصالات باید به گونهای باشند که علاوه بر تحمل بارهای عمودی، بارهای جانبی ناشی از حرکت جرثقیل را نیز به خوبی جذب کنند. این موضوع یکی از حیاتیترین بخشهای استاندارد نصب جرثقیل محسوب میشود.
مشکلات رایج در نصب پایه ستونها و ستونهای کنسولی جرثقیل
پایه ستونها، فونداسیون نصب و راهاندازی جرثقیل سقفی هستند و وظیفه انتقال وزن جرثقیل و بار آن را به زمین بر عهده دارند. هرگونه ضعف در این بخش میتواند پیامدهای فاجعهباری داشته باشد. در ادامه بررسی اشتباه رایج در نصب و راهاندازی جرثقیل سقفی به بررسی اصلی ترین بخش یعنی نصب پایه ستون ها می پردازیم.
عدم استحکام کافی فونداسیون
فونداسیون پایه ستون جرثقیل باید با محاسبات دقیق و بر اساس نوع خاک، وزن جرثقیل و حداکثر بار مورد انتظار طراحی و اجرا شود. استفاده از بتن با عیار نامناسب، عمق کم فونداسیون، یا عدم رعایت اصول آرماتوربندی، میتواند منجر به نشست فونداسیون، کج شدن ستونها و در نهایت ناپایداری کل سیستم جرثقیل شود. این اشتباه به طور مستقیم بر ایمنی جرثقیل سقفی و عیوب جرثقیل پس از نصب تأثیر میگذارد.
نقص در تراز و شاقول بودن ستونها
پایه ستون جرثقیل و ستونهای کنسولی باید کاملاً تراز و شاقول (عمود بر زمین) نصب شوند. هرگونه انحراف از حالت عمود، نه تنها ظاهر نامناسبی ایجاد میکند، بلکه بارگذاری غیر یکنواخت بر سازه و جرثقیل را به همراه دارد. استفاده از ابزارهای لیزری و دقیق برای تضمین تراز و شاقول بودن ستونها الزامی است.
👈 آیا می دانید مزایا و معایب جرثقیل سقفی برقی نسبت به دستی چیست؟
اشتباهات رایج در سیمکشی و سیستم برقرسانی جرثقیل سقفی
یکی دیگر از اشتباه رایج در نصب و راهاندازی جرثقیل سقفی بحث سیم کشی آن است که در ادامه به آن می پردازیم. سیستم برقرسانی، انرژی لازم برای حرکت و عملکرد جرثقیل را فراهم میکند. سیمکشی غیر استاندارد و نقص در این بخش، نه تنها میتواند منجر به خرابیهای الکتریکی شود . بلکه خطرات جدی مانند برقگرفتگی و آتشسوزی را نیز به دنبال دارد.
سیمکشی غیر استاندارد و استفاده از کابل نامناسب
استفاده از کابلهایی با مقطع کمتر از حد نیاز، کابلهای بیکیفیت یا عایق نامناسب، میتواند منجر به افزایش دمای کابلها، افت ولتاژ، و در نهایت آتشسوزی شود. همچنین، عدم رعایت اصول کدگذاری رنگ کابلها، عدم محافظت مناسب از کابلها در برابر آسیبهای فیزیکی، و عدم استفاده از لولههای محافظ در مسیرهای حساس، از دیگر اشتباهات رایج هستند. استاندارد نصب جرثقیل در بخش برقرسانی، دستورالعملهای دقیقی برای این موارد ارائه میدهد که باید به دقت رعایت شوند.
عدم رعایت نکات ایمنی در تابلو برق و اتصالات
تابلو برق جرثقیل باید دارای فیوزها، قطعکنندههای مدار، و رلههای حفاظتی مناسب باشد. عدم نصب سیستم ارتینگ (زمین) مناسب، استفاده از تجهیزات الکتریکی بیکیفیت یا نامناسب با ولتاژ و جریان مورد نیاز، و عدم رعایت فواصل ایمنی در تابلو برق، همگی میتوانند خطرات جانی و مالی بزرگی به دنبال داشته باشند. اتصالات برقی نیز باید کاملاً محکم و عایقبندی شده باشند تا از شل شدن و ایجاد اتصالی جلوگیری شود. این مسائل به طور مستقیم بر ایمنی جرثقیل سقفی تأثیر میگذارند.
انتخاب نامناسب سیستم برقرسانی (شینه، کابل تخت، درام)
سیستم برقرسانی جرثقیل میتواند از نوع شینه (باسبار)، کابل تخت یا درام کابل باشد. انتخاب هر یک از این سیستمها باید بر اساس طول مسیر حرکت، سرعت جرثقیل، تعداد مصرفکنندهها و شرایط محیطی صورت گیرد. انتخاب نامناسب، میتواند منجر به محدودیت در حرکت، فرسایش زودهنگام کابلها و یا افت ولتاژ شدید شود. یک پیمانکار نصب جرثقیل باتجربه، با در نظر گرفتن تمامی این عوامل، بهترین سیستم برقرسانی را پیشنهاد میدهد.
غفلت در بازرسی و تستهای قبل از راهاندازی جرثقیل سقفی
پس از اتمام فرآیند نصب و راهاندازی جرثقیل سقفی، عجله برای شروع به کار بدون انجام بازرسیها و تستهای کامل، یک اشتباه بزرگ و خطرناک است. بازرسی قبل از راهاندازی جرثقیل، آخرین مرحله برای اطمینان از ایمنی جرثقیل سقفی و عملکرد صحیح آن است. که در ادامه بررسی اشتباه رایج در نصب و راهاندازی جرثقیل سقفی به بررسی هر کدام می پردازیم.
عدم انجام تستهای بارگذاری
تست بارگذاری (Load Testing) یکی از مهمترین مراحل بازرسی قبل از راهاندازی جرثقیل است. در این تست، جرثقیل با بارهایی معادل ظرفیت نامی و در مواردی بیش از آن (طبق استاندارد نصب جرثقیل) تحت آزمایش قرار میگیرد. هدف از این تست، اطمینان از پایداری سازه، عملکرد صحیح سیستمهای مکانیکی و الکتریکی تحت بار، و عدم وجود هرگونه نقص پنهان است.
نادیده گرفتن چکلیستهای ایمنی و عملکردی
قبل از راهاندازی جرثقیل، باید تمامی اجزا و سیستمهای آن بر اساس چکلیستهای ایمنی و عملکردی استاندارد مورد بررسی قرار گیرند. این چکلیستها شامل بررسی سلامت کابلها، اتصالات، موتورها، ترمزها، سیستمهای ایمنی مانند لیمیتسوییچها، آژیرها، چراغهای هشدار دهنده، و کنترلپنلها میشود. هرگونه نقص در این موارد باید قبل از شروع بهرهبرداری برطرف شود. پیمانکار نصب جرثقیل مسئولیت دارد که این چکلیستها را به طور کامل رعایت کرده و نتایج را ثبت کند.
👈 برای دریافت اطلاعات و همچنین سفارش انواع جرثقیل نیم دروازه ای و دریافت مشاوره رایگان با کارشناسان ما تماس بگیرید.
اهمیت آموزش اپراتور و کاربری صحیح پس از راهاندازی
حتی اگر نصب و راهاندازی جرثقیل سقفی به بهترین نحو ممکن انجام شود، عدم آموزش اپراتور جرثقیل و کاربری صحیح، میتواند تمامی تلاشها را به هدر دهد.
آموزش اپراتور جرثقیل یکی از مهمترین فاکتورها در تضمین ایمنی جرثقیل سقفی و طول عمر آن است. اپراتور باید با تمامی قابلیتها، محدودیتها، سیستمهای ایمنی، و روشهای اضطراری جرثقیل آشنا باشد. عدم آگاهی از ظرفیت بار مجاز، نحوه صحیح بلند کردن بار، نکات ایمنی مربوط به سیمکشی و برقرسانی، و نحوه واکنش در شرایط اضطراری، میتواند منجر به حوادثی جبرانناپذیر شود. یک پیمانکار نصب جرثقیل مسئولیتپذیر، آموزشهای لازم را به اپراتورها ارائه میدهد و از مهارت و آگاهی آنها اطمینان حاصل میکند. که باعث عدم اشتباه رایج در نصب و راهاندازی جرثقیل سقفی باشد.
پیامدهای ناشی از نصب غیر اصولی: از کاهش عمر تا حوادث جانی و مالی
نصب غیر اصولی جرثقیل سقفی و یا اشتباه رایج در نصب و راهاندازی جرثقیل سقفی، صرفاً به معنای یک عملکرد ناکارآمد نیست، بلکه مجموعهای از پیامدهای فاجعهبار را به دنبال دارد:
- کاهش عمر مفید جرثقیل: بارهای غیر متعادل، سایش غیرعادی قطعات، و تنشهای اضافی بر سازه، به طور چشمگیری عمر مفید جرثقیل را کاهش داده و منجر به نیاز مکرر به تعمیرات پرهزینه میشود. این امر به صورت عیوب جرثقیل پس از نصب در بلندمدت خود را نشان میدهد.
- افزایش هزینههای نگهداری و تعمیرات: مشکلات ناشی از نصب غیر اصولی جرثقیل، منجر به خرابیهای مکرر قطعات، نیاز به تعویض زودهنگام قطعات، و صرف زمان و هزینه زیاد برای نگهداری و تعمیرات میشود.
- حوادث جانی و مالی: این خطرناکترین پیامد است. سقوط بار، شکستگی سازه، برقگرفتگی، و آتشسوزی، تنها بخشی از حوادثی هستند که میتوانند منجر به آسیبهای شدید جانی، مرگ و میر، و خسارات مالی عظیم به تجهیزات، ساختمان و کالاها شوند.
- کاهش بهرهوری و توقف تولید: خرابیهای مکرر جرثقیل منجر به توقفهای ناخواسته در خط تولید شده و بهرهوری کلی کارخانه را کاهش میدهد.
- جریمهها و مشکلات قانونی: عدم رعایت استاندارد نصب جرثقیل و بروز حوادث، میتواند منجر به جریمههای سنگین قانونی، دعاوی حقوقی و از دست رفتن اعتبار شرکت شود.
چگونه از اشتباه رایج در نصب و راهاندازی جرثقیل سقفی پیشگیری کنیم؟ (راهنمای انتخاب پیمانکار و نظارت)
پیشگیری از اشتباهات در نصب و راهاندازی جرثقیل سقفی با انتخاب یک پیمانکار نصب جرثقیل حرفهای و با تجربه آغاز میشود. در اینجا چند نکته کلیدی برای انتخاب پیمانکار و نظارت بر فرآیند آورده شده است:
- سابقه و اعتبار: به دنبال پیمانکارانی باشید که سابقه درخشانی در نصب جرثقیل سقفی دارند. درخواست نمونه کارها، رضایتنامههای مشتریان قبلی، و مجوزهای لازم از مراجع ذیصلاح، ضروری است.
- تخصص و دانش فنی: اطمینان حاصل کنید که پیمانکار و تیم اجرایی او، دانش فنی و تجربه کافی در زمینه محاسبات، طراحی، و اجرای تمامی مراحل نصب و راهاندازی جرثقیل سقفی را دارند.
- رعایت استانداردها: پیمانکار نصب جرثقیل باید متعهد به رعایت تمامی استاندارد نصب جرثقیل (مانند استانداردهای FEM، ISO، و استانداردهای ملی) در هر مرحله از پروژه باشد.
- بیمه مسئولیت: اطمینان حاصل کنید که پیمانکار دارای بیمه مسئولیت مدنی برای پوشش خسارات احتمالی در حین نصب جرثقیل سقفی است.
- شفافیت در قرارداد: یک قرارداد کامل و شفاف شامل جزئیات کار، زمانبندی، هزینهها، تعهدات پیمانکار، و گارانتیها، بسیار مهم است.
- نظارت مستمر: حتی با انتخاب بهترین پیمانکار، نظارت مستمر و آگاهانه شما بر مراحل کار، از جمله بررسی تراز نبودن ریل جرثقیل و کیفیت سیمکشی غیر استاندارد جرثقیل، میتواند از بروز بسیاری از مشکلات جلوگیری کند.
- بازرسی قبل از راهاندازی جرثقیل: حتماً از پیمانکار بخواهید تا تمامی تستهای لازم از جمله تست بارگذاری را انجام دهد و نتایج را به شما ارائه کند.
- آموزش اپراتور جرثقیل: اطمینان حاصل کنید که پیمانکار، آموزشهای لازم را به اپراتورها ارائه میدهد و در مورد نحوه کاربری صحیح و ایمن جرثقیل، به آنها آگاهی کامل میبخشد.
سوالات متداول (FAQ) در مورد نصب و راهاندازی جرثقیل سقفی
مهمترین اشتباه در نصب جرثقیل سقفی چیست؟
یکی از مهمترین اشتباهات، نصب غیر اصولی جرثقیل بدون بررسی دقیق ظرفیت و استحکام سازه سوله و عدم رعایت استاندارد نصب جرثقیل است که میتواند منجر به حوادث فاجعهبار شود.
چگونه میتوانم از تراز بودن ریل جرثقیل مطمئن شوم؟
برای اطمینان از تراز نبودن ریل جرثقیل، باید از ابزارهای اندازهگیری دقیق (مانند تراز لیزری) استفاده کرد و پس از نصب، آزمایشهای لازم توسط پیمانکار نصب جرثقیل و ناظر متخصص انجام شود.
سیمکشی غیر استاندارد جرثقیل چه خطراتی دارد؟
سیمکشی غیر استاندارد جرثقیل میتواند منجر به افت ولتاژ، افزایش دمای کابلها، اتصالی، آتشسوزی، و حتی برقگرفتگی شود که به طور مستقیم ایمنی جرثقیل سقفی را به خطر میاندازد.
چه مشکلاتی ناشی از عدم استحکام کافی فونداسیون پایه ستون جرثقیل است؟
عدم استحکام کافی فونداسیون پایه ستون جرثقیل میتواند منجر به نشست فونداسیون، کج شدن ستونها، ناپایداری جرثقیل، و در نهایت سقوط دستگاه شود.
