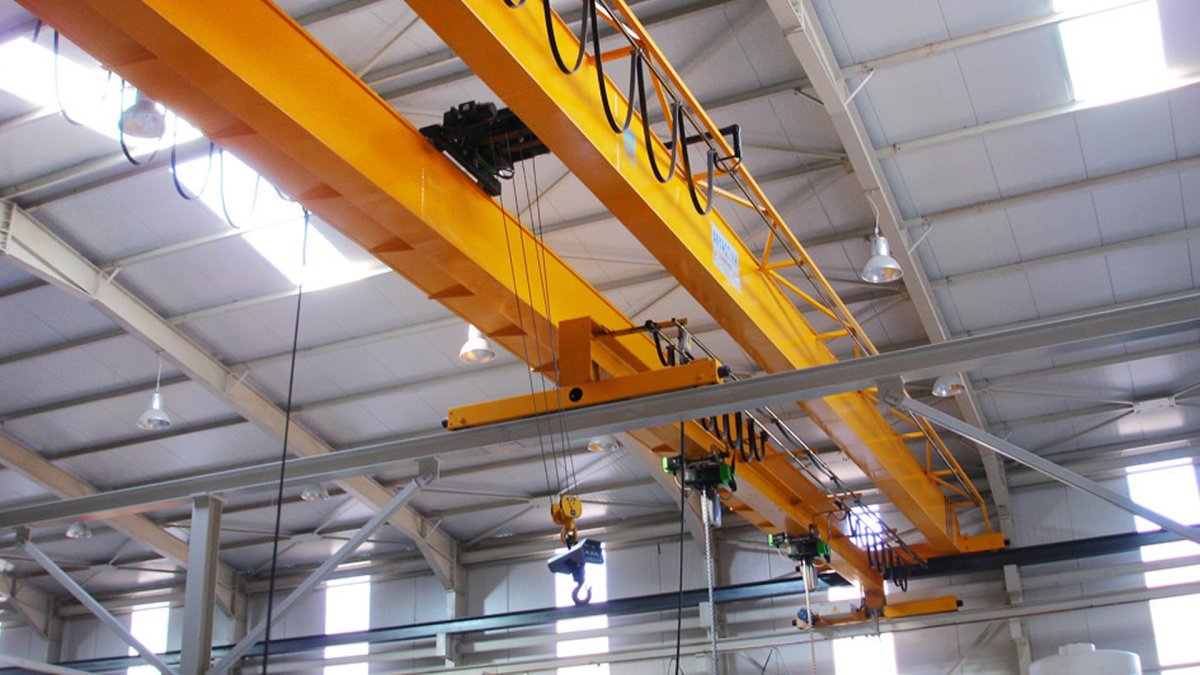

عملکرد جرثقیل سقفی دو پل

بررسی نحوه عملکرد جرثقیل سقفی دو پل

آیا می‌خواهید بدانید که نحوه عملکرد جرثقیل سقفی دو پل چگونه است؟ پس با ما همراه باشید.

نحوه عملکرد جرثقیل سقفی دو پل مساله‌ای است که صنعتگران معمولا به دنبال کسب اطلاع از آن هستند و در این مقاله قصد داریم عملکرد جرثقیل‌های دو پل را مورد بررسی قرار دهیم.



جرثقیل سقفی دو پل چیست؟

جرثقیل سقفی دو پل یکی از انواع تجهیزات صنعتی محسوب می‌شوند که در کارخانه‌ها و کارگاه‌های صنعتی در زمینه‌های مختلف به وفور مورد استفاده قرار می‌گیرند. این جرثقیل‌ها به گونه‌ای هستند که هیچ یک از اجزای آن‌ها بر روی زمین قرار نمی‌گیرد بلکه جرثقیل بر روی سقف کارگاه، سوله و یا کارخانه نصب می‌شود و برای جا به جایی اجسام مختلف از آن استفاده می‌کنند. دو کلگی در این جرثقیل وجود دارد که به یکدیگر متصل می‌شوند. این جرثقیل یک کالسکه بالابر دارد که روی دو ریل نصب شده و بین دو پل قرار دارد. جرثقیل‌های سقفی دو پل شامل 6 حرکت هستند: حرکت رو به بالا، پایین قلاب بالابر، حرکت به سمت چپ و راست، و همچنین حرکت کل رفت و برگشت روی ریل‌ها این شش حرکت را تشکیل می‌دهند.

انواع جرثقیل سقفی دو پل چیست؟

جرثقیل‌های سقفی دو پل را به دو نوع: رو نشین و آویز تقسیم می‌کنند. حرکت روی ریل ها در هر دو نوع جرثقیل سقفی به یک شکل است. تفاوت این دو نوع جرثقیل در نوع اتصال پل به ریل‌ها است. در جرثقیل سقفی آویز: کلگی جرثقیل به زیر تیر حمال سالن متصل و در جرثقیل سقفی رونشین: کلگی روی تیر حمال متصل می‌شود. لازم به ذکر است که جرثقیل‌های سقفی آویز توانایی جا به جایی در مسیر طولانی‌تری را دارند. ما جرثقیل های سقفی مورد نیاز شما را با توجه به شرایط سالن و نوع اتصال کلگی طراحی و تولید خواهیم کرد.

اجزای تشکیل دهنده جرثقیل سقفی دو پل

جرثقیل سقفی دو پل

جرثقیل‌های سقفی دو پل از سه بخش اصلی پل، بالابر و کلگی تشکیل شده اند. هرکدام از این بخش ها از اجزای مختلفی تشکیل می‌شوند که در زیر بخش‌های تشکیل دهنده آن را نام می‌بریم :

  • پل
  • ریل حرکت طولی
  • ریموت کنترل
  • فستون کالسکه
  • فستون کلید فرمان
  • تابلو برق
  • شین برق
  • کالسکه
  • کابل کلید فرمان
  • کلید فرمان
  • کلگی
  • ضربه گیر
  • قلاب
  • موتور حرکت پل
  • و…

بالابر جرثقیل سقفی شامل: قلاب، موتور، گیربکس، سیم بکسل و … است. پل جرثقیل سقفی نیز شامل: سازه پل، تابلو برق، سیستم توزین، راهرو و.. است. کلگی جرثقیل سقفی شامل: 4 الی 8 چرخ است که گاهی تمام چرخ ها و گاهی نیمی از آن ها متحرک هستند.

نکات ایمنی جرثقیل سقفی دوپل

جرثقیل های سقفی دوپل یکی از رایج ترین انواع جرثقیل های سقفی هستند. این جرثقیل ها دارای دو پل هستند که در دو طرف سوله یا کارخانه قرار می گیرند. برای استفاده ایمن از جرثقیل های سقفی دوپل، باید نکات ایمنی زیر را رعایت کنید:

  • قبل از استفاده از جرثقیل، حتماً دستورالعمل های ایمنی را مطالعه کنید.
  • فقط افرادی که آموزش دیده و واجد شرایط هستند، مجاز به استفاده از جرثقیل هستند.
  • قبل از شروع کار، مطمئن شوید که جرثقیل به درستی کار می کند.
  • از تجهیزات ایمنی مناسب مانند کلاه ایمنی، عینک ایمنی، دستکش و کفش ایمنی استفاده کنید.
  • قبل از بلند کردن بار، مطمئن شوید که بار به درستی مهار شده است.
  • بار را به آرامی بلند و جابجا کنید.
  • قبل از پایین آوردن بار، مطمئن شوید که منطقه اطراف بار خالی است.
  • پس از اتمام کار، جرثقیل را خاموش کنید و کلید را از سوئیچ جدا کنید.



نکات نگهداری جرثقیل سقفی دوپل

برای حفظ ایمنی و عملکرد صحیح جرثقیل سقفی دوپل، باید نکات نگهداری زیر را رعایت کنید:

  • جرثقیل را به طور منظم بازرسی و سرویس کنید.
  • قطعات فرسوده یا آسیب دیده را بلافاصله تعویض کنید.
  • جرثقیل را از تماس با مواد خورنده و شیمیایی محافظت کنید.
  • جرثقیل را در محیطی خشک و خنک نگهداری کنید.



نکات کلیدی نگهداری جرثقیل سقفی دوپل



  • سیم بکسل ها را به طور منظم بررسی کنید تا از وجود هرگونه فرسودگی یا آسیب جلوگیری کنید.
  • مکانیزم های بالابری را به طور منظم روغن کاری کنید تا از کارکرد روان آنها اطمینان حاصل کنید.
  • سیستم های ترمز و کنترل را به طور منظم بررسی کنید تا از عملکرد صحیح آنها اطمینان حاصل کنید.
  • جرثقیل را از تماس با مواد خورنده و شیمیایی محافظت کنید.
  • جرثقیل را در محیطی خشک و خنک نگهداری کنید.

با رعایت نکات ایمنی و نگهداری، می توانید از جرثقیل سقفی دوپل خود به طور ایمن و موثر استفاده کنید.



طراحی جرثقیل سقفی دوپل



  • تعیین نیازها: اولین قدم در طراحی جرثقیل سقفی دوپل، تعیین نیازهای آن است. این شامل تعیین ظرفیت بلند کردن، طول دهانه و ارتفاع بالای سر است.
  • بررسی شرایط محلی: مرحله بعدی، بررسی شرایط محلی است. این شامل بررسی ارتفاع سقف، نوع سقف و بارهای موجود در محل است.
  • انتخاب اجزای مناسب: پس از تعیین نیازها و بررسی شرایط محلی، می توان اجزای مناسب برای جرثقیل را انتخاب کرد. این اجزا شامل تیرهای پل، کابل ها، موتورها، گیربکس ها و سیستم های کنترل است.
  • طراحی سازه: مرحله بعدی، طراحی سازه جرثقیل است. این شامل طراحی تیرهای پل، کابل ها و سایر اجزای سازه است.
  • طراحی سیستم های مکانیکی: مرحله بعدی، طراحی سیستم های مکانیکی جرثقیل است. این شامل طراحی موتورها، گیربکس ها و سایر اجزای مکانیکی است.
  • طراحی سیستم های کنترل: مرحله آخر، طراحی سیستم های کنترل جرثقیل است. این شامل طراحی سیستم های کنترل حرکت، ترمز و سایر سیستم های کنترل است.



ساخت جرثقیل سقفی دوپل



  • تولید اجزای سازه: اولین قدم در ساخت جرثقیل سقفی دوپل، تولید اجزای سازه است. این اجزا معمولاً از فولاد یا آلومینیوم ساخته می شوند.
  • نصب اجزای سازه: پس از تولید اجزای سازه، باید آنها را در محل نصب کرد. این کار معمولاً با استفاده از جرثقیل انجام می شود.
  • نصب اجزای مکانیکی: پس از نصب اجزای سازه، باید اجزای مکانیکی را نصب کرد. این اجزا معمولاً با استفاده از تجهیزات ویژه نصب می شوند.
  • نصب سیستم های کنترل: پس از نصب اجزای مکانیکی، باید سیستم های کنترل را نصب کرد. این کار معمولاً توسط متخصصان انجام می شود.



نحوه عملکرد جرثقیل سقفی دو پل چگونه است؟



نحوه عملکرد جرثقیل سقفی دو پل به این شکل است که پل‌های جرثقیل به کمک تیرک‌های طولی بر روی سقف نصب می‌شود و سپس مجموعه قلاب‌هایی که به واسطه کالسکه بر روی جرثقیل قرار گرفته‌اند برای جا به جایی اجسام استفاده می‌شوند.

این قلاب به صورت عرضی مورد استفاده قرار می‌گیرد. قلاب جرثقیل سقفی با پایین و بالا شدن اجسام را از روی زمین بلند کرده و آنها را جا به جا می‌کند.

جرثقیل‌های دو پل در کارگاه‌هایی که سقف بلندتری داشته باشند بیشتر مورد استفاده قرار می‌گیرند زیرا امکان نصب آنها در ارتفاع بیشتر وجود دارد.

برای استفاده از  مناسب محیط‌های داخل سوله، سیلو سالن ها با تتقال بار با ظرفیت بالا، همین حالا با ما تماس بگ

مقایسه عملکرد جرثقیل سقفی دو پل و تک پل

علاوه بر جرثقیل‌های دو پل از جرثقیل‌های تک پل نیز در صنایع استفاده می‌شود. این جرثقیل‌ها همان طور که از نامشان پیدا است جا به جایی اجسام را به واسطه یک پل انجام می‌دهند که از این جهت به کار بردن آنها در محیط‌های صنعتی و در مقایسه با جرثقیل‌های دو پل موجب می‌شود تا سرعت عملیات کاهش یابد و زمان بیشتری برای جا به جایی کالا نیاز باشد. از این رو می‌توان آن ها را کمی کند در نظر گرفت.

از طرف دیگر جرثقیل‌های تک پل قادر به جا به جایی اجسام با وزن کمتری هستند و نمی‌توان به کمک آنها اجسام خیلی سنگین وزن را جا به جا کرد.

مساله دیگری که باعث تفاوت بین این دو نوع جرثقیل و عملکرد آنها می‌شود، نوع کارگاهی است که جرثقیل در آن استفاده می‌شود. زیرا جرثقیل‌های تک پل برای سوله‌هایی مناسب است که سقف آنها خیلی بلند نباشد و در ارتفاع‌های بلند کارایی خوبی ندارد.

لازم به توضیح است که هر دو جرثقیل سقفی دو پل و تک پل دارای ریموت هستند و امکان کنترل از راه دور را دارند. استفاده از ریموت توسط اپراتور جرثقیل انجام می‌شود و این شخص هدایت دستگاه را به عهده خواهد داشت؛ بنابراین مطابق با برنامه و دستوری که هدایت کننده به دستگاه میدهد، می‌توان جرثقیل را کنترل کرد.



مزایای استفاده از جرثقیل سقفی دو پل

به صورت کلی استفاده از جرثقیل های دو پل سقفی در مقایسه با جرثقیل تک پل سقفی کمی بهتر است. زیرا مزیت‌های بیشتری در استفاده از جرثقیل‌های سقفی دو پل وجود دارد. مهمترین مزیت‌های این دستگاه از قبیل موارد زیر هستند:

  • امکان حرکت دادن اجسام در ارتفاع بالاتر ( حداکثر میزان ارتفاع به دلیل وجود بالابر روی پل اصلی)
  • کاهش خطرات برای پرسنل و نیروی کاری
  • امکان جا به جایی اجسام با تناژ بسیار بالا و عدم وجود محدودیت در ظرفیت تناژ و دهانه
  • وجود دقت و کنترل بسیار بالا
  • بالا بودن سرعت حرکت جرثقیل
  • عدم نیاز به نصب جرثقیل در شرایط خاص و پیچیده
  • قابل استفاده در کارهای سنگین و سخت
  • قابل استفاده در انتقال بار با عرض زیاد
  • قابل استفاده در انتقال قطعات و بارهای حساس که نیاز به مراقبت دارند.



قیمت جرثقیل سقفی دو پل

قیمت جرثقیل سقفی ،جرثقیل‌های سقفی دو پل در گروه تجهیزات گران قیمت صنعتی قرار گرفته‌اند، پس برای تهیه آن باید هزینه بیشتری را در نظر بگیرید. این جرثقیل‌ها در مقایسه با جرثقیل‌های تک پل کمی گران قیمت‌تر هستند و هزینه نصب، اجرا و راه اندازی آن‌ها در کارگاه‌های صنعتی نیز معمولا بیشتر از انواع دیگر جرثقیل است که لازم است هنگام خرید جرثقیل سقفی حتما به این مسائل توجه داشته باشید.
