بهترین سیستم برق‌رسانی برای جرثقیل سقفی چیست؟ راهنمای جامع انتخاب (شینه، کابل تخت، درام کابل)

قلب تپنده هر جرثقیل سقفی، سیستم برق رسانی جرثقیل آن است. بدون یک سیستم برق‌رسانی کارآمد و مطمئن، حتی پیشرفته‌ترین جرثقیل‌ها نیز از کار می‌افتند. انتخاب بهترین سیستم برق‌رسانی برای جرثقیل سقفی نه تنها بر عملکرد و بهره‌وری دستگاه شما تاثیر مستقیم دارد، بلکه نقش حیاتی در ایمنی برق جرثقیل، هزینه‌های مصرف انرژی جرثقیل و طول عمر کلی سیستم ایفا می‌کند.

تصور کنید که جرثقیل شما در حال جابجایی یک بار سنگین است و ناگهان به دلیل نقص در سیستم برق‌رسانی متوقف می‌شود. این اتفاق می‌تواند منجر به توقف خط تولید، آسیب به محصول و حتی خطرات جانی شود. بنابراین، داشتن دانش کافی در مورد گزینه‌های موجود و انتخاب آگاهانه، امری ضروری است. در این راهنمای جامع از “افراز کران”، به بررسی عمیق انواع سیستم‌های برق‌رسانی جرثقیل شامل شینه برق جرثقیل، کابل تخت جرثقیل و درام کابل جرثقیل خواهیم پرداخت. هدف ما این است که شما را با مزایا، معایب، کاربردها و فاکتورهای کلیدی در انتخاب بهترین سیستم برق‌رسانی برای جرثقیل سقفی آشنا کنیم تا بتوانید تصمیمی هوشمندانه و مطمئن بگیرید.

آشنایی با انواع سیستم‌های برق‌رسانی در جرثقیل سقفی

به طور کلی، سه نوع اصلی از سیستم‌های برق رسانی جرثقیل برای جرثقیل‌ سقفی وجود دارد که هر یک مزایا و معایب خاص خود را دارند. انتخاب بین این سیستم‌ها، بسته به نوع کاربرد، محیط کار، و بودجه شما متفاوت خواهد بود.

سیستم شینه برق (Busbar/Conductor Bar): مزایا، معایب و کاربردها

شینه برق جرثقیل، یکی از رایج‌ترین و مطمئن‌ترین روش‌های برق رسانی جرثقیل است. این سیستم شامل تعدادی هادی فلزی (معمولاً مسی یا آلومینیومی) است که در طول مسیر حرکت جرثقیل نصب می‌شوند. یک جمع‌کننده جریان (کالکتور) روی جرثقیل، با تماس کشویی با این شینه‌ها، برق مورد نیاز را تامین می‌کند.

• مزایا:
  • قابلیت اطمینان بالا: اتصالات محکم و دائمی، احتمال قطع و وصل شدن برق را کاهش می‌دهد.
  • ایمنی بالا: بسیاری از سیستم‌های شینه برق جرثقیل دارای پوشش عایق هستند که خطر برق‌گرفتگی جرثقیل را به حداقل می‌رساند.
  • ظرفیت جریان بالا: مناسب برای جرثقیل‌های با ظرفیت و قدرت بالا.
  • نگهداری نسبتاً آسان: به دلیل ساختار ساده، تعمیر و نگهداری برق جرثقیل آن کمتر است.
• معایب:
  • هزینه اولیه بالاتر: نصب سیستم برق جرثقیل با شینه می‌تواند پرهزینه‌تر باشد.
  • نیاز به فضای بیشتر: نصب شینه‌ها در برخی محیط‌ها نیاز به فضای مشخصی دارد.
  • حساسیت به محیط‌های خاص: در محیط‌های بسیار خورنده یا پر گرد و غبار ممکن است نیاز به نگهداری بیشتری داشته باشد.
• کاربردها: صنایع فولاد، نیروگاه‌ها، کارخانجات تولیدی سنگین، محیط‌هایی با طول مسیر بلند و نیاز به ایمنی برق جرثقیل بالا.

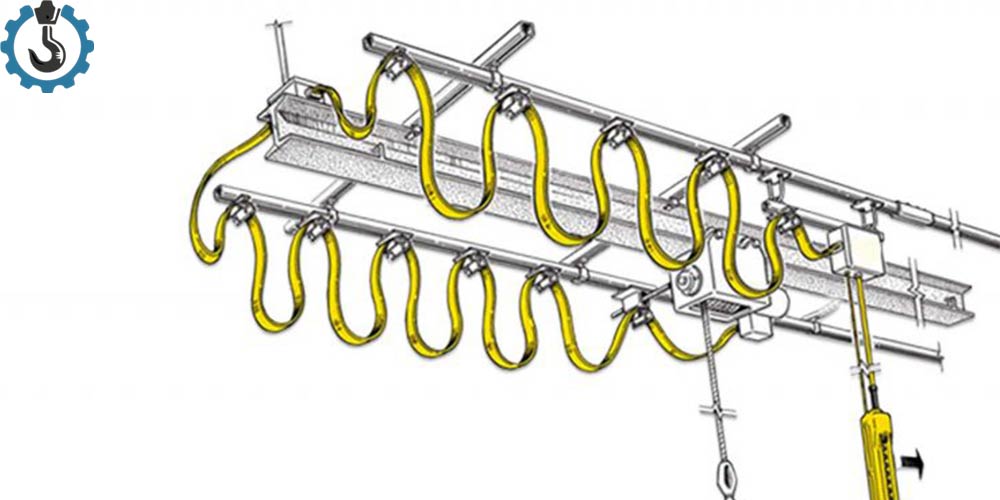

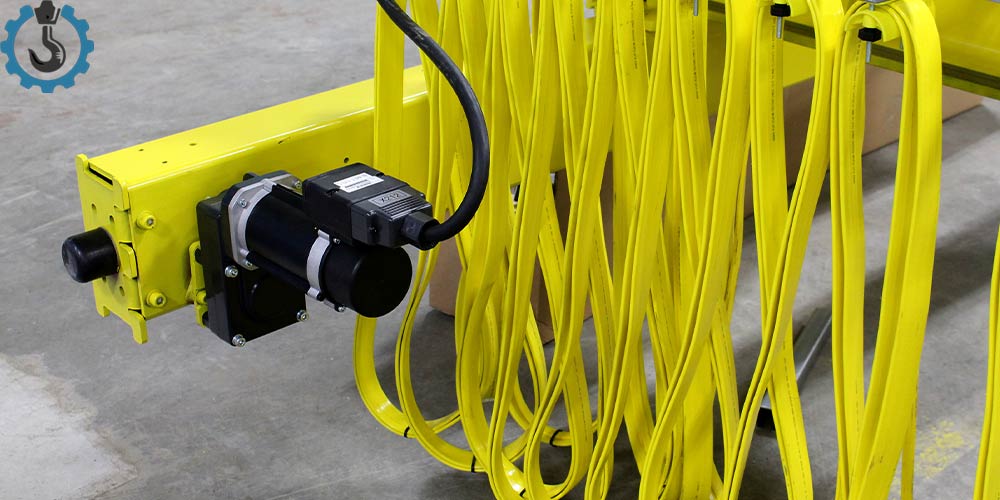

سیستم کابل تخت (Flat Cable/Festoon System): مزایا، معایب و کاربردها

در این سیستم، کابل تخت جرثقیل از طریق حلقه‌ها و چرخ‌دنده‌هایی که روی یک ریل مجزا حرکت می‌کنند، کشیده شده و برق را به جرثقیل می‌رساند. این روش برای مسافت‌های متوسط تا بلند مناسب است.

• مزایا:
  • هزینه اولیه کمتر: نسبت به شینه برق جرثقیل، معمولاً ارزان‌تر است.
  • نصب نسبتاً آسان: نصب سیستم برق جرثقیل با کابل تخت پیچیدگی کمتری دارد.
  • مناسب برای محیط‌های خاص: در محیط‌های دارای گرد و غبار یا ذرات معلق کمتر در معرض آسیب قرار می‌گیرد.
• معایب:
  • استهلاک کابل: کابل تخت جرثقیل به دلیل کشیدگی و خمیدگی مداوم، دچار فرسودگی می‌شود و نیاز به تعمیر و نگهداری برق جرثقیل و تعویض دوره‌ای دارد.
  • سرعت محدود: در سرعت‌های بسیار بالا ممکن است عملکرد مناسبی نداشته باشد.
  • محدودیت طول مسیر: برای مسافت‌های بسیار طولانی، کارایی آن کاهش می‌یابد.
  • احتمال تاب خوردگی یا گره خوردن کابل: در صورت عدم نصب صحیح یا نگهداری نامناسب.
• کاربردها: کارگاه‌های صنعتی عمومی، انبارها، خطوط مونتاژ با مسافت‌های متوسط.

سیستم درام کابل (Cable Reel/Cable Drum): مزایا، معایب و کاربردها

سیستم درام کابل جرثقیل شامل یک قرقره موتوری یا فنری است که کابل برق را به صورت خودکار جمع کرده و باز می‌کند. این سیستم بیشتر برای جرثقیل‌هایی با مسیر حرکت طولانی یا در مواردی که کابل باید به صورت خودکار مدیریت شود، استفاده می‌شود.

👈 در این رابطه بخوانید: مشخصات فنی جرثقیل دروازه ای چیست؟

• مزایا:
  • ایده‌آل برای مسافت‌های طولانی: قابلیت تامین برق در فواصل بسیار بلند.
  • تمیز و منظم: کابل همیشه جمع‌آوری شده و از روی زمین یا در مسیر حرکت جرثقیل دور می‌ماند.
  • ایمنی بالا: خطر آسیب به کابل یا برق‌گرفتگی جرثقیل ناشی از برخورد به کابل‌های آویزان را کاهش می‌دهد.
• معایب:
  • پیچیدگی مکانیکی بیشتر: سیستم درام کابل جرثقیل پیچیده‌تر است و نیاز به تعمیر و نگهداری برق جرثقیل دقیق‌تری دارد.
  • هزینه بالاتر: هم در خرید و هم در نصب سیستم برق جرثقیل، معمولاً گران‌تر است.
  • محدودیت سرعت: در سرعت‌های بسیار بالا ممکن است با چالش‌هایی روبرو شود.
• کاربردها: جرثقیل‌های دروازه‌ای، جرثقیل‌های بندری، جرثقیل‌های ستونی متحرک، و محیط‌هایی که نیاز به مدیریت خودکار کابل دارند.

فاکتورهای کلیدی در انتخاب بهترین سیستم برق‌رسانی جرثقیل سقفی

انتخاب بهترین سیستم برق‌رسانی برای جرثقیل سقفی یک تصمیم حیاتی است که باید با در نظر گرفتن چندین فاکتور مهم انجام شود. این فاکتورها به شما کمک می‌کنند تا سیستمی را انتخاب کنید که هم نیازهای فعلی شما را برآورده سازد و هم برای آینده کسب‌وکار شما مناسب باشد.

ظرفیت و سرعت جرثقیل

جرثقیل‌های با ظرفیت بالا و سرعت‌های زیاد، نیاز به جریان برق بیشتری دارند. در این موارد، سیستم‌های شینه برق جرثقیل که توانایی انتقال جریان‌های بالا را دارند، معمولاً گزینه بهترین سیستم برق‌رسانی برای جرثقیل سقفی هستند. برای جرثقیل‌های سبک‌تر و با سرعت‌های پایین‌تر، کابل تخت جرثقیل نیز می‌تواند کارایی مناسبی داشته باشد.

طول مسیر حرکت و دهانه

طول مسیر حرکت جرثقیل یکی از مهمترین فاکتورهاست:

• مسیرهای کوتاه تا متوسط (تا 50 متر): کابل تخت جرثقیل و شینه برق جرثقیل هر دو می‌توانند گزینه‌های خوبی باشند.
• مسیرهای بلند (بیش از 50 متر): شینه برق جرثقیل و درام کابل جرثقیل گزینه‌های مناسب‌تری هستند. درام کابل به ویژه برای فواصل بسیار طولانی ایده‌آل است.

محیط کاری (دما، رطوبت، مواد خورنده)

شرایط محیطی تاثیر زیادی بر دوام و ایمنی برق جرثقیل دارد:

• محیط‌های مرطوب یا خورنده: سیستم‌های شینه برق جرثقیل با پوشش عایق و محافظت بالا، یا کابل‌های با روکش مقاوم، ارجحیت دارند.
• محیط‌های پر گرد و غبار: کابل تخت جرثقیل ممکن است کمتر در معرض آسیب قرار گیرد، در حالی که درام کابل جرثقیل کابل را از گرد و غبار محافظت می‌کند.
• دمای بسیار بالا یا پایین: انتخاب موادی که در برابر تغییرات دمایی مقاوم هستند، ضروری است.

بودجه و هزینه‌های اولیه و نگهداری

هزینه، همیشه یک فاکتور مهم است. در حالی که کابل تخت جرثقیل معمولاً هزینه اولیه کمتری دارد، هزینه‌های تعمیر و نگهداری برق جرثقیل و تعویض آن در طولانی مدت ممکن است بیشتر باشد. شینه برق جرثقیل و درام کابل جرثقیل ممکن است هزینه اولیه بالاتری داشته باشند، اما معمولاً نیاز به تعمیر و نگهداری برق جرثقیل کمتری دارند و طول عمر طولانی‌تری ارائه می‌دهند. همچنین باید هزینه‌های نصب سیستم برق جرثقیل را در نظر گرفت.

نقش اینورتر جرثقیل و تابلو برق جرثقیل در بهینه‌سازی مصرف انرژی جرثقیل و کنترل جرثقیل

فراتر از خود سیستم برق رسانی جرثقیل، دو جزء حیاتی دیگر که بر عملکرد و کارایی جرثقیل تاثیر می‌گذارند، اینورتر جرثقیل و تابلو برق جرثقیل هستند. این قطعات نقش مهمی در بهینه‌سازی مصرف انرژی جرثقیل و افزایش دقت کنترل ایفا می‌کنند.

کنترل سرعت و نرمی حرکت با اینورتر جرثقیل

اینورتر جرثقیل (یا درایو فرکانس متغیر – VFD) یک ابزار ضروری برای کنترل دقیق سرعت موتورهای جرثقیل است. مزایای استفاده از اینورتر جرثقیل عبارتند از:

• حرکت نرم و بدون ضربه: اینورترها با کنترل ولتاژ و فرکانس موتور، شروع و توقف جرثقیل را به صورت نرم و تدریجی انجام می‌دهند که از وارد آمدن شوک به بار و سازه جرثقیل جلوگیری می‌کند.
• افزایش دقت: امکان قرار دادن بار با دقت بالا در محل مورد نظر.
• کاهش استهلاک: کاهش تنش‌های مکانیکی بر موتورها و گیربکس‌ها، منجر به افزایش طول عمر قطعات جرثقیل می‌شود.
• کاهش مصرف انرژی جرثقیل: با کنترل بهینه سرعت و گشتاور، اینورتر جرثقیل می‌تواند به کاهش قابل توجهی در مصرف انرژی جرثقیل کمک کند.

👈 در این رابطه بخوانید: چگونه ظرفیت باربری جرثقیل سقفی را محاسبه کنیم؟

اهمیت تابلو برق جرثقیل و مدارهای حفاظتی

تابلو برق جرثقیل مغز متفکر سیستم الکتریکی است. این تابلو شامل تمامی مدارهای کنترل، مدارهای قدرت، مدارهای حفاظتی (مانند فیوزها، کلیدهای مینیاتوری، رله‌های حرارتی و محافظ اضافه بار) و تجهیزات کنترلی (مانند کنتاکتورها و رله‌ها) است.

• ایمنی: مدارهای حفاظتی در تابلو برق جرثقیل از دستگاه در برابر اضافه بار، اتصال کوتاه و نوسانات ولتاژ محافظت می‌کنند، که نقش کلیدی در ایمنی برق جرثقیل دارد.
• کنترل: تمامی دستورات اپراتور از طریق تابلو برق جرثقیل به موتورها و سایر اجزا منتقل می‌شود.
• عیب‌یابی: تابلو برق جرثقیل به واسطه نمایشگرها و چراغ‌های هشدار، در عیب‌یابی جرثقیل و شناسایی مشکلات کمک‌کننده است.

نکات ایمنی برق جرثقیل مربوط به سیستم‌های برق‌رسانی جرثقیل سقفی

ایمنی برق جرثقیل در طراحی، نصب سیستم برق جرثقیل و تعمیر و نگهداری برق جرثقیل از اهمیت فوق‌العاده‌ای برخوردار است. رعایت نکات ایمنی می‌تواند از حوادث ناشی از برق‌گرفتگی جرثقیل، آتش‌سوزی و آسیب به تجهیزات جلوگیری کند.

• عایق‌بندی مناسب: تمامی هادی‌ها و اتصالات باید به خوبی عایق‌بندی شوند، به خصوص در سیستم‌های شینه برق جرثقیل.
• ارتینگ (Grounding) صحیح: سیستم ارتینگ مناسب برای جلوگیری از شوک الکتریکی و حفاظت در برابر صاعقه ضروری است.
• استفاده از تجهیزات استاندارد: تمامی قطعات جرثقیل الکتریکی، کابل‌ها، فیوزها و کلیدها باید دارای استاندارد و کیفیت مناسب باشند.
• بازرسی‌های دوره‌ای: بازرسی فنی جرثقیل منظم توسط یک متخصص جرثقیل برق برای شناسایی و رفع مشکلات احتمالی قبل از بروز حادثه.
• آموزش پرسنل: اپراتورها و پرسنل نگهداری باید با نکات ایمنی برق جرثقیل و رویه‌های اضطراری آشنا باشند.
• نصب توسط متخصصین: نصب سیستم برق جرثقیل باید تنها توسط افراد متخصص و دارای گواهینامه انجام شود.

نصب و راه‌اندازی سیستم برق جرثقیل: چالش‌ها و استانداردهای لازم

نصب سیستم برق جرثقیل سقفی یک فرآیند پیچیده است که نیاز به دقت، دانش فنی و رعایت دقیق استانداردها دارد. اشتباه در این مرحله می‌تواند به مشکلات عملکردی، خطرات ایمنی و هزینه‌های اضافی در آینده منجر شود.

چالش‌های اصلی در نصب سیستم برق جرثقیل:

• طراحی دقیق: نیاز به محاسبه دقیق بار الکتریکی، افت ولتاژ، و انتخاب کابل‌ها یا شینه‌های مناسب.
• هماهنگی با سازه: نصب سیستم برق جرثقیل باید با سازه اصلی سالن و جرثقیل هماهنگ باشد.
• رعایت استانداردها: پیروی از استانداردهای ملی و بین‌المللی مانند IEC، NEMA و استانداردهای داخلی.
• تست و راه‌اندازی: انجام تست‌های دقیق قبل از بهره‌برداری کامل برای اطمینان از عملکرد صحیح و ایمنی برق جرثقیل.

“افراز کران” با بهره‌گیری از تیم متخصص و باتجربه خود، تمامی مراحل نصب سیستم برق جرثقیل را از طراحی تا راه‌اندازی، با رعایت بالاترین استانداردها و نکات ایمنی برق جرثقیل انجام می‌دهد و از استفاده از قطعات جرثقیل باکیفیت و مطابق با استاندارد اطمینان حاصل می‌کند.

تعمیر و نگهداری برق جرثقیل: افزایش طول عمر و کارایی

برای اطمینان از عملکرد مداوم و بهینه بهترین سیستم برق‌رسانی برای جرثقیل سقفی، یک برنامه جامع تعمیر و نگهداری برق جرثقیل ضروری است. نگهداری پیشگیرانه می‌تواند به جلوگیری از خرابی‌های ناگهانی، کاهش هزینه‌های عملیاتی و افزایش طول عمر سیستم کمک کند.

اجزای کلیدی برنامه تعمیر و نگهداری برق جرثقیل:

• بازرسی‌های بصری منظم: بررسی کابل‌ها (مانند کابل تخت جرثقیل)، شینه‌ها (شینه برق جرثقیل)، و اتصالات از نظر آسیب فیزیکی، خوردگی یا شل بودن.
• تمیزکاری: پاکسازی گرد و غبار و آلودگی از تابلو برق جرثقیل، موتورها و سایر قطعات جرثقیل الکتریکی.
• تست اتصالات: اطمینان از محکم بودن تمامی اتصالات الکتریکی برای جلوگیری از افت ولتاژ و گرم شدن بیش از حد.
• بررسی عملکرد اینورتر جرثقیل: پایش پارامترهای اینورتر جرثقیل و بررسی تنظیمات آن.
• اندازه‌گیری جریان و ولتاژ: برای اطمینان از عدم وجود جریان بیش از حد موتور یا نوسانات ولتاژ.
• تعویض قطعات فرسوده: جایگزینی به موقع قطعات جرثقیل مانند برس‌های جمع‌کننده جریان در شینه‌ها، یا قسمت‌های آسیب دیده درام کابل جرثقیل و کابل تخت جرثقیل.

شرکت “افراز کران” خدمات کامل تعمیر و نگهداری برق جرثقیل را توسط متخصص جرثقیل باتجربه ارائه می‌دهد تا اطمینان حاصل شود که سیستم برق‌رسانی جرثقیل شما همیشه در بهترین وضعیت قرار دارد.

مقایسه جامع: شینه، کابل تخت و درام کابل (جدول مقایسه)

برای انتخاب بهترین سیستم برق‌رسانی برای جرثقیل سقفی، مقایسه جامع بین گزینه‌های مختلف بسیار مفید است:

بهترین سیستم برای نیازهای خاص شما: مطالعه موردی و مشاوره تخصصی

همانطور که دیدیم، بهترین سیستم برق‌رسانی برای جرثقیل سقفی برای هر صنعت یا کاربردی متفاوت است. نمی‌توان یک نسخه واحد برای همه تجویز کرد. به عنوان مثال:

• برای یک کارگاه کوچک با طول مسیر کوتاه و بار سبک: سیستم کابل تخت جرثقیل ممکن است به دلیل هزینه اولیه کمتر و سهولت نصب سیستم برق جرثقیل، بهترین سیستم برق‌رسانی برای جرثقیل سقفی باشد.
• برای یک کارخانه فولاد با جرثقیل‌های سنگین و طول مسیر بلند: سیستم شینه برق جرثقیل به دلیل قابلیت اطمینان بالا، ظرفیت جریان زیاد و ایمنی برق جرثقیل بالاتر، انتخاب بهتری است.
• برای جرثقیل دروازه‌ای در یک بندر با نیاز به حرکت در فواصل بسیار زیاد: سیستم درام کابل جرثقیل با مدیریت خودکار کابل، کارآمدترین راه‌حل است.

تصمیم‌گیری نهایی باید بر اساس یک ارزیابی دقیق از نیازهای خاص شما، شامل ظرفیت جرثقیل، محیط کار، بودجه و برنامه‌های آینده انجام شود. “افراز کران” با تیم متخصص جرثقیل و مهندسین برق خود، آماده ارائه مشاوره تخصصی برای کمک به شما در انتخاب بهترین سیستم برق‌رسانی برای جرثقیل سقفی و ارائه خدمات جامع نصب سیستم برق جرثقیل و تعمیر و نگهداری برق جرثقیل است.

جمع بندی

انتخاب بهترین سیستم برق‌رسانی برای جرثقیل سقفی، یک تصمیم فنی مهم است که بر کارایی، مصرف انرژی جرثقیل، و مهم‌تر از همه، ایمنی برق جرثقیل در محیط صنعتی شما تاثیرگذار است. با درک دقیق تفاوت‌ها بین شینه برق جرثقیل، کابل تخت جرثقیل و درام کابل جرثقیل، و همچنین در نظر گرفتن فاکتورهایی مانند ظرفیت، طول مسیر و محیط کار، می‌توانید بهترین گزینه را برای نیازهای خاص خود انتخاب کنید.

همچنین، اهمیت اجزایی مانند اینورتر جرثقیل و تابلو برق جرثقیل در بهینه‌سازی عملکرد و افزایش ایمنی را نباید نادیده گرفت. شرکت “افراز کران” با تخصص و تجربه خود در زمینه برق رسانی جرثقیل، آماده ارائه مشاوره تخصصی، طراحی، نصب سیستم برق جرثقیل و خدمات تعمیر و نگهداری برق جرثقیل جامع است تا اطمینان حاصل شود که جرثقیل سقفی شما همیشه با بالاترین استانداردها و ایمنی کامل کار می‌کند.
