حتی یک ثانیه توقف در خطوط تولید میتواند به معنای کاهش بازدهی و افزایش هزینهها باشد. در محیطهایی که جابجایی سریع، ایمن و دقیق اجسام سنگین ضروری است، جرثقیل بازویی متحرک بهعنوان یک راهکار حرفهای و پربازده وارد میدان میشود. این تجهیزات با ترکیب قابلیت حمل، دقت در عملکرد و اشغال حداقل فضا، گزینهای ایدهآل برای کارخانهها، کارگاهها و انبارهای صنعتی به شمار میروند.
جرثقیل بازویی متحرک چیست؟ تعریف و مزایای کلیدی
جرثقیل بازویی متحرک (Mobile Jib Crane) نوعی از جرثقیلهای بازویی است که بر خلاف انواع ثابت، قابلیت جابجایی و انتقال در فضای کار را دارد. این ویژگی منحصر به فرد، آن را به ابزاری فوقالعاده انعطافپذیر و کارآمد تبدیل کرده است. در هسته اصلی، یک جرثقیل بازویی از یک ستون عمودی، یک بازو (بوم) افقی و یک بالابر (هویست) تشکیل شده است. در مدلهای متحرک، کل این مجموعه یا قسمتی از آن بر روی چرخها، ریلها یا یک پایه قابل حمل نصب میشود که امکان حرکت در جهات مختلف را فراهم میکند.
👈 همچنین شما می توانید برای ثبت سفارش ساخت جرثقیل سقفی و سایر انواع آن با کارشناسان ما تماس بگیرید.
مزایای کلیدی جرثقیل بازویی متحرک :
جرثقیل بازویی متحرک با مزایایی همچون انعطافپذیری بالا و اشغال حداقل فضا، جایگاه ویژهای در میان تجهیزات جابجایی بار پیدا کرده است. امکان حرکت آسان آن در سطح کارگاه یا انبار باعث میشود تا اپراتورها بتوانند از یک دستگاه برای چند ایستگاه کاری استفاده کنند. این ویژگی نه تنها در کاهش هزینههای خرید تجهیزات متعدد مؤثر است، بلکه در محیطهایی با چیدمان متغیر یا فضاهای محدود نیز کارآمد ظاهر میشود. بر خلاف جرثقیلهای سقفی یا دروازهای که محدودیتهای زیرساختی و فضایی دارند، مدلهای متحرک بازویی به راحتی در فضاهای کوچک و بدون نیاز به سازههای سنگین نصب میشوند.
از دیگر مزایای کلیدی این جرثقیلها میتوان به کاهش هزینههای عملیاتی، افزایش ایمنی و بهبود شرایط کاری اپراتورها اشاره کرد. طراحی خودایستا در بسیاری از مدلها، هزینههای نصب را کاهش داده و زمان راهاندازی را کوتاه میکند. همچنین، با حذف جابجایی دستی بارهای سنگین، میزان آسیبهای فیزیکی در محیط کار کاهش یافته و سلامت نیروی انسانی تضمین میشود. قابلیت جابجایی دقیق و روان بار نیز باعث کاهش خستگی اپراتورها شده و بهرهوری کاری را در بلندمدت افزایش میدهد.
مکانیسم عمل و اجزای اصلی جرثقیل بازویی متحرک
برای بهرهبرداری مؤثر از جرثقیل بازویی متحرک، شناخت اجزای اصلی و نحوه عملکرد آن اهمیت زیادی دارد. این نوع جرثقیل با ترکیب قابلیت جابجایی، چرخش بازو و بالابر دقیق، امکان حمل آسان بار در فضاهای کاری مختلف را فراهم میکند. ساختار آن بهگونهای طراحی شده که بتواند بار را بلند کرده، در راستای افقی جابجا کند و سپس با کل سازه به محل دیگری منتقل شود. در ادامه، اجزای اصلی و نقش هر کدام را بررسی میکنیم:
ستون (Mast/Column)
ستون عمودی اصلی که وظیفه تحمل وزن کل سازه و بار را بر عهده دارد. در مدلهای متحرک، این ستون روی پایهای مستحکم سوار میشود که معمولاً قابل حرکت یا حمل با لیفتراک است.
بازو (Boom/Jib)
بازوی افقی که از ستون امتداد یافته و حرکت افقی بار را امکانپذیر میسازد. طول بازو شعاع کاری جرثقیل را مشخص میکند. برخی مدلها امکان چرخش بازو تا ۳۶۰ درجه را نیز دارند.
بالابر (Hoist)
بالابر وظیفه بلند و پایین کردن بار را دارد و میتواند دستی، برقی یا بادی باشد. این قطعه معمولاً به ترولی متصل میشود و از نظر ظرفیت باید متناسب با نیاز کاری انتخاب شود.
ترولی (Trolley)
ترولی یا کالسکهای که بالابر روی آن سوار است و در طول بازو حرکت میکند. این حرکت میتواند دستی یا برقی باشد و وظیفه جابجایی افقی بار را دارد.
مکانیزم حرکت (Mobility Mechanism)
ویژگی اصلی مدل متحرک همین بخش است. شامل چرخهای صنعتی، سیستمهای ریلی یا پایههایی است که با کمک تجهیزات حمل مانند لیفتراک قابل جابجایی هستند.
سیستم کنترل
شامل کنترلهای دستی، دکمهای یا ریموت کنترل است که برای هدایت بالابر، ترولی و بازو بهکار میرود. سیستمهای پیشرفتهتر امکان کنترل از راه دور و تنظیم دقیق حرکت را نیز دارند.
مکانیزم جرثقیل بازویی متحرک به گونهای است که به اپراتور امکان میدهد با حداقل تلاش، بارهای سنگین را بلند کرده، در امتداد بازو حرکت داده و سپس کل مجموعه را به نقطه دیگری از کارگاه منتقل کند. این قابلیت انعطافپذیری، بستر را برای انجام کارهای مونتاژ، بارگیری و تخلیه، و حتی نگهداری و تعمیرات تجهیزات در نقاط مختلف فراهم میآورد.
👈 آیا می دانید جرثقیل دروازه ای چیست؟
انواع جرثقیل بازویی متحرک: انتخابی برای هر نیاز صنعت
انواع جرثقیل بازویی متحرک طیف گستردهای از مدلها را شامل میشود که هر کدام برای کاربردهای خاصی طراحی شدهاند. انتخاب نوع مناسب به عواملی مانند فضای موجود، وزن و ابعاد بار، و نیازهای عملیاتی بستگی دارد.

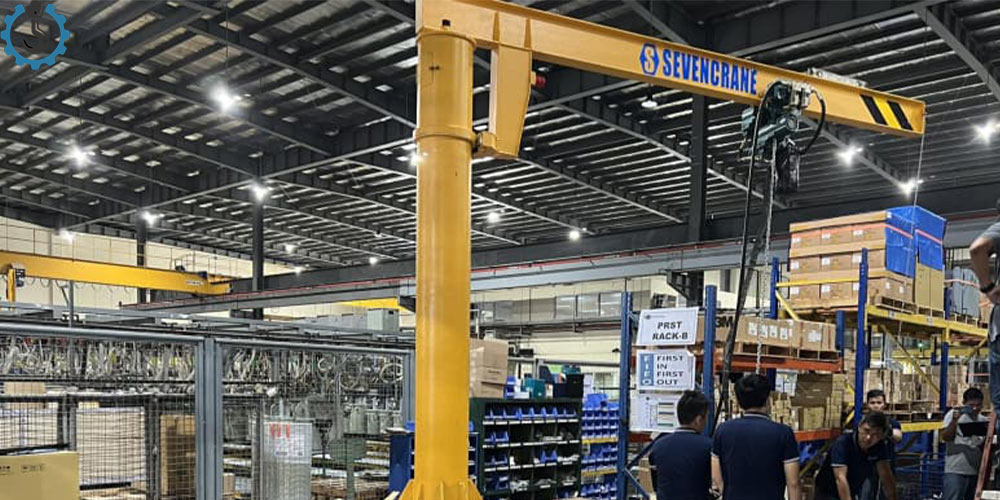

جرثقیل بازویی ستونی متحرک: ایدهآل برای کارگاهها و انبارها
جرثقیل بازویی ستونی متحرک یکی از پرکاربردترین انواع جرثقیل بازویی متحرک است. این نوع جرثقیل دارای یک ستون مرکزی است که بر روی یک پایه سنگین و مستحکم نصب شده است. این پایه به گونهای طراحی شده که امکان جابجایی آسان آن با استفاده از لیفتراک یا سایر تجهیزات جابجایی در سراسر کارگاه یا انبار وجود داشته باشد. این ویژگی، آن را به گزینهای ایدهآل برای محیطهایی تبدیل میکند که نیاز به انعطافپذیری بالا در جابجایی بار دارند، اما به نصب دائمی جرثقیل نیازی نیست.
مزایای جرثقیل بازویی ستونی متحرک:
- قابلیت جابجایی آسان: ستون و پایه به راحتی قابل حمل هستند و میتوانند در هر نقطهای از کارگاه مستقر شوند.
- نصب سریع: نیاز به فونداسیون یا سازه پیچیده ندارد و میتوان آن را به سرعت راهاندازی کرد.
- مقرون به صرفه: در مقایسه با جرثقیلهای سقفی، هزینه خرید و نصب کمتری دارد.
- انعطافپذیری در چیدمان: امکان تغییر چیدمان کارگاه را بدون نیاز به تغییر در زیرساختهای جرثقیل فراهم میکند.
جرثقیل بازویی دیواری متحرک: بهرهوری فضا در محیطهای خاص
جرثقیل بازویی دیواری متحرک نوع دیگری از جرثقیلهای بازویی است که بر روی ستونهای سازه یا دیوار کارگاه نصب میشود، اما با قابلیت حرکت در طول یک ریل افقی. این نوع جرثقیل برای محیطهایی با فضای کف محدود که نمیتوان از جرثقیلهای ستونی یا سقفی استفاده کرد، بسیار مناسب است. جرثقیل بازویی دیواری معمولاً در کنار دیوارها یا ستونهای موجود نصب میشود و بازوی آن به صورت موازی با دیوار حرکت میکند.
👈 در این رابطه بخوانید: معرفی کامل جرثقیل بازویی و انواع آن
مزایای جرثقیل بازویی دیواری متحرک:
- صرفهجویی در فضای کف: هیچ فضایی از کف را اشغال نمیکند و امکان تردد آزادانه افراد و وسایل نقلیه را فراهم میکند.
- پوشش دهی گسترده: با حرکت در طول ریل، میتواند محدوده وسیعی از یک خط تولید یا انبار را پوشش دهد.
- مناسب برای فضاهای تنگ: ایدهآل برای کارگاههایی با عرض کم یا محیطهای خاص که نیاز به جابجایی بار در امتداد یک مسیر مشخص دارند.
- کاهش انسداد مسیر: از ایجاد مانع در مسیرهای رفت و آمد جلوگیری میکند.
علاوه بر این دو نوع اصلی، میتوان به جرثقیل کارگاهی متحرک به عنوان یک اصطلاح عمومیتر اشاره کرد که شامل انواع مختلف جرثقیلهای بازویی متحرک و همچنین جرثقیلهای دروازهای کوچک و قابل حمل میشود که برای کاربردهای سبک تا متوسط در محیطهای کارگاهی طراحی شدهاند.
کاربردهای جرثقیل بازویی متحرک در صنایع مختلف: از مونتاژ تا انبارداری
جرثقیل بازویی متحرک یکی از کاربردیترین تجهیزات جابجایی در محیطهای صنعتی و کاری است. طراحی متحرک آن باعث شده در مشاغل مختلف، از خطوط تولید گرفته تا انبارداری، جایگاه ویژهای داشته باشد. این ابزار با فراهم کردن امکان بلند کردن و انتقال بار در فضاهای مختلف، هم سرعت کار را بالا میبرد و هم ایمنی را بهبود میبخشد. در ادامه، با کاربردهای اصلی این جرثقیل در صنایع مختلف آشنا میشویم:
صنایع خودروسازی
در خطوط مونتاژ برای جابجایی موتور، گیربکس و قطعات سنگین خودرو بین ایستگاهها استفاده میشود. دقت و قابلیت حرکت آزاد، کار را سریعتر و ایمنتر میکند.
کارگاههای ساختوساز
برای حمل مصالح، ابزار و تجهیزات در محل پروژه، بهویژه در پروژههای کوچک یا فضای محدود، بسیار کاربردی است.
صنایع فلزی و ماشینسازی
در فرایندهایی مثل برش، جوش، مونتاژ یا تراشکاری، جابجایی قطعات فلزی سنگین را سادهتر میکند و زمان توقف دستگاهها را کاهش میدهد.
انبارها و مراکز توزیع
در جابجایی پالت، بارگیری و تخلیه کالا و چیدمان کالا در قفسهها بسیار مؤثر است، بهخصوص در انبارهای پرتردد.
صنایع پلاستیک و لاستیک
برای بلند کردن قالبها، مواد اولیه یا محصولات تولیدشده، استفاده از این جرثقیل سرعت تولید را بالا میبرد و ایمنی کار را افزایش میدهد.
کارگاههای تعمیر و نگهداری
در زمان تعمیر ماشینآلات، برای بلند کردن موتور، پمپ یا قطعات سنگین به کار میرود و کار تعمیرکار را بسیار راحتتر میکند.
صنایع نساجی
جابجایی رولهای سنگین پارچه و مواد اولیه بدون آسیب به بافت پارچه، از مزایای استفاده در این صنعت است.
صنایع چوب و مبلمان
برای حمل الوار، قطعات برشخورده یا صفحات چوبی بزرگ و سنگین، استفاده از جرثقیل بازویی متحرک کاملاً منطقی و مؤثر است.
مشخصات فنی در انتخاب جرثقیل بازویی متحرک
برای انتخاب یک جرثقیل بازویی متحرک مناسب، باید به مشخصات فنی کلیدی آن دقت کنید تا بتوانید دستگاهی متناسب با شرایط کاری و نیازهای واقعی محیط خود انتخاب کنید. سه فاکتور اصلی یعنی ظرفیت، طول بازو و ارتفاع لیفت بیشترین تأثیر را در عملکرد و ایمنی جرثقیل دارند.
ظرفیت باید با در نظر گرفتن وزن حداکثری بارها انتخاب شود، طول بازو باید با ابعاد فضای کاری مطابقت داشته باشد، و ارتفاع لیفت نیز بر اساس نیاز به بلند کردن بار تا چه ارتفاعی تعیین میشود.
در کنار اینها، عواملی مانند نوع مکانیزم حرکت، زاویه چرخش بازو، منبع تغذیه و شرایط محیطی (مثلاً استفاده در فضای باز یا بسته) باید لحاظ شوند تا عملکرد و دوام دستگاه تضمین گردد.
| مشخصات | توضیحات |
|---|---|
| ظرفیت بلند کردن | از 250 کیلوگرم تا 5 تن؛ بسته به نوع کاربرد و ایمنی مورد نیاز انتخاب میشود. |
| طول بازو | تعیینکننده شعاع کاری؛ معمولاً بین 2 تا 6 متر، بسته به فضای موجود انتخاب میشود. |
| ارتفاع لیفت | حداکثر ارتفاع بالابری بار؛ باید با سقف و نیازهای عملیاتی هماهنگ باشد. |
| نوع حرکت | دستی، برقی یا هیدرولیکی؛ بسته به میزان جابجایی و فرکانس کاری انتخاب میشود. |
| سرعت عملکرد | معمولاً بین 3 تا 10 متر در دقیقه؛ بر سرعت عملیات اثر مستقیم دارد. |
| زاویه چرخش بازو | از 180 تا 360 درجه؛ بسته به مدل و نیازهای حرکتی. |
| منبع تغذیه | برق تکفاز، سهفاز یا سیستم پنوماتیک. |
| مناسب برای محیط | داخلی یا خارجی؛ مقاومت در برابر رطوبت، گردوغبار یا شرایط محیطی اهمیت دارد. |
جدول مقایسه ظرفیتها و ابعاد مدلهای رایج جرثقیل بازویی متحرک
| ظرفیت (تن) | طول بازو (متر) | ارتفاع لیفت (متر) | کاربردهای رایج |
| 0.5 | 2 – 4 | 2 – 4 | مونتاژ قطعات سبک، کارگاههای کوچک |
| 1 | 3 – 6 | 3 – 5 | مونتاژ متوسط، تعمیرات خودرو، انبارداری سبک |
| 2 | 4 – 8 | 4 – 6 | کارگاههای فلزی، صنایع پلاستیک، بارگیری و تخلیه |
| 3 | 5 – 9 | 5 – 7 | ماشینسازی، خطوط تولید سنگینتر |
| 5 | 6 – 10 | 6 – 8 | صنایع سنگین، فولاد، پروژههای بزرگ |
استانداردهای ایمنی و نگهداری جرثقیل بازویی متحرک:
استاندارد جرثقیل بازویی برای اطمینان از ایمنی عملکرد و جلوگیری از حوادث بسیار حیاتی است. رعایت دقیق این استانداردها و انجام نگهداری منظم نه تنها به حفظ جان و مال کمک میکند، بلکه طول عمر و کارایی جرثقیل را نیز به طور چشمگیری افزایش میدهد.
استانداردهای ایمنی:
- استانداردهای ملی و بینالمللی: اطمینان از اینکه ساخت جرثقیل بازویی مطابق با استانداردهای EN 15011 (جرثقیلها – جرثقیلهای سقفی و دروازهای)، ASME B30.2 (جرثقیلهای سقفی و دروازهای) و استانداردهای ملی مربوط به بالابری و جابجایی بار است.
- محدودیتهای بار: هرگز از ظرفیت نامی جرثقیل تجاوز نکنید. اضافه بار عامل اصلی حوادث است.
- آموزش اپراتور: تنها افراد آموزشدیده و دارای گواهینامه مجاز به کار با جرثقیل هستند.
- بازرسیهای قبل از شیفت: اپراتور باید قبل از هر شیفت کاری، جرثقیل را از نظر وجود هرگونه نقص، ساییدگی یا آسیب دیدگی بررسی کند.
- نشانگرهای بار: اطمینان از عملکرد صحیح نشانگرهای بار و سیستمهای هشدار دهنده.
- محیط کار ایمن: اطمینان از خالی بودن مسیر حرکت جرثقیل از موانع و افراد.
- سیستم توقف اضطراری: عملکرد صحیح سیستمهای توقف اضطراری برای قطع برق در مواقع لزوم.
نگهداری و سرویس دورهای:
- بازرسیهای منظم: بازرسیهای دورهای توسط پرسنل متخصص و آموزشدیده برای شناسایی و رفع هرگونه مشکل احتمالی. این بازرسیها شامل بررسی کابلها، زنجیرها، قلابها، ترمزها، چرخها و مکانیزمهای حرکتی است.
- روانکاری: روانکاری منظم قطعات متحرک مانند بلبرینگها و چرخدندهها برای کاهش سایش و افزایش عمر مفید.
- تنظیم و کالیبراسیون: تنظیم دقیق ترمزها، کلاچها و سایر اجزای مکانیکی برای اطمینان از عملکرد صحیح.
- بررسی سازه: بررسی ستون، بازو و پایه از نظر ترکخوردگی، تغییر شکل یا خوردگی.
- تعمیر و تعویض قطعات فرسوده: هر قطعهای که علائم سایش، خوردگی یا آسیب را نشان میدهد، باید بلافاصله تعمیر یا تعویض شود.
- ثبت سوابق: نگهداری دقیق سوابق بازرسیها، تعمیرات و نگهداریها.
رعایت این استانداردها و برنامههای نگهداری نه تنها ایمنی را تضمین میکند، بلکه به حداکثر رساندن بهرهوری و کاهش هزینههای عملیاتی در بلندمدت نیز کمک میکند.
قیمت جرثقیل بازویی متحرک: عوامل موثر و نحوه استعلام
قیمت جرثقیل بازویی متحرک بهطور مستقیم تحت تأثیر عواملی مانند ظرفیت بالابری، طول بازو، نوع مکانیزم حرکتی، برند سازنده و امکانات جانبی قرار دارد. هرچه ظرفیت جرثقیل بیشتر، طول بازو بلندتر و امکانات آن پیشرفتهتر باشد، طبیعتاً هزینه خرید نیز افزایش خواهد یافت. همچنین نوسانات بازار ارز، کیفیت ساخت و هزینههای نصب و خدمات پس از فروش از دیگر عوامل تعیینکننده هستند. به همین دلیل، برای داشتن دید روشن نسبت به هزینه نهایی، نیاز به استعلام دقیق و مقایسه قیمت از چند منبع معتبر وجود دارد.
نحوه استعلام قیمت:
برای دریافت قیمت واقعی و متناسب با نیازتان، مراحل زیر را پیشنهاد میکنیم:ابتدا ظرفیت موردنظر، طول بازو، نوع بالابر (دستی یا برقی) و ارتفاع لیفت مورد نیاز خود را تعیین کنید.
شرکتهایی مانند افراز کران که در زمینه طراحی و ساخت جرثقیلهای صنعتی فعالیت دارند، گزینه مناسبی برای دریافت مشاوره تخصصی و استعلام قیمت دقیق هستند. اطمینان حاصل کنید که تمامی هزینهها از جمله حمل، نصب، گارانتی، آموزش کاربر و خدمات پس از فروش بهوضوح در پیشفاکتور درج شده باشد.
برای استعلام سریع، میتوانید از طریق وبسایت یا شماره تماس شرکت افراز کران، مشخصات فنی موردنیاز را ارسال کرده و پیشفاکتور دقیق را در کوتاهترین زمان دریافت کنید.
✅ با مشکلات رایج جرثقیل سقفی و راهحلهای فوری آن در این مقاله بیشتر آشنا بشید….!
چگونه بهترین جرثقیل بازویی متحرک را برای کسبوکار خود انتخاب کنیم؟
انتخاب بهترین جرثقیل بازویی متحرک برای کسبوکار شما نیازمند ارزیابی دقیق نیازهای عملیاتی و فضای کاری است. نخست باید مشخص کنید حداکثر وزن باری که جابجا میکنید چقدر است، چه شعاعی از فضا باید پوشش داده شود و حداکثر ارتفاع لیفت چقدر باید باشد. همچنین شرایط محیطی مانند فضای کارگاه (بسته یا باز، مرطوب یا خشک)، تعداد دفعات استفاده روزانه، و نوع کاربری (سبک یا سنگین) نقش مهمی در تعیین نوع جرثقیل ایفا میکنند. برای مثال، جرثقیل بازویی 1 تن برای بسیاری از کارگاههای متوسط مناسب است، در حالیکه پروژههای صنعتی سنگینتر ممکن است به ظرفیت بالاتری نیاز داشته باشند.
پس از تحلیل نیازها، نوبت به انتخاب مدل مناسب میرسد؛ آیا جرثقیل بازویی ستونی متحرک انتخاب درستی است یا مدل دیواری و ریلی بهتر عمل میکند؟ بررسی کیفیت ساخت، استانداردهای ایمنی، نوع بالابر (دستی یا برقی) و برند سازنده اهمیت زیادی دارد. شرکتهایی مانند افراز کران که در زمینه طراحی و تولید انواع جرثقیل بازویی فعالیت میکنند، مدلهای متنوعی را بر اساس نیاز مشتری ارائه میدهند و از استانداردهای روز پیروی میکنند. توجه به این موارد باعث میشود از خرید خود در بلندمدت راضی باشید و با حداقل هزینه نگهداری، حداکثر بهرهوری را کسب کنید.
در نهایت، برای مقایسه قیمتها و بررسی جزئیات خدمات، حتماً از چند تأمینکننده معتبر مانند افراز کران استعلام بگیرید.
سوالات متداول
تفاوت اصلی بین جرثقیل بازویی ثابت و متحرک چیست؟
تفاوت اصلی در قابلیت جابجایی است. جرثقیل بازویی ثابت به صورت دائمی در یک نقطه نصب میشود (مثلاً بر روی زمین یا دیوار)، در حالی که جرثقیل بازویی متحرک قابلیت جابجایی در نقاط مختلف کارگاه را دارد، که این امر انعطافپذیری بالایی را فراهم میکند.
آیا برای نصب جرثقیل بازویی متحرک نیاز به فونداسیون خاصی است؟
برای جرثقیل بازویی ستونی متحرک، معمولاً یک پایه سنگین و خودایستا وجود دارد که نیاز به فونداسیون پیچیده را از بین میبرد. اما برای برخی مدلهای بزرگتر یا خاص، ممکن است نیاز به آمادهسازی سطح یا پایههای موقت باشد. جرثقیل بازویی دیواری متحرک نیز به ریلهایی نیاز دارد که به دیوار یا ستونهای سازه متصل میشوند.
آیا میتوان از جرثقیل بازویی متحرک در فضای باز استفاده کرد؟
بله، برخی از مدلهای جرثقیل بازویی متحرک برای استفاده در فضای باز طراحی شدهاند. این مدلها دارای پوششها و رنگهای مقاوم در برابر آب و هوا و قطعات مقاوم در برابر خوردگی هستند. هنگام خرید، حتماً کاربرد خارجی را با فروشنده در میان بگذارید.
نگهداری از جرثقیل بازویی متحرک چگونه است؟
نگهداری شامل بازرسیهای روزانه توسط اپراتور، بازرسیهای دورهای توسط تکنسینهای ماهر، روانکاری منظم قطعات متحرک، بررسی کابلها و زنجیرها، و اطمینان از عملکرد صحیح ترمزها و سیستمهای ایمنی است. رعایت دقیق استاندارد جرثقیل بازویی در بخش نگهداری بسیار حیاتی است.
عمر مفید یک جرثقیل بازویی متحرک چقدر است؟
عمر مفید یک جرثقیل بازویی متحرک به عوامل متعددی از جمله کیفیت ساخت، شدت استفاده، رعایت ظرفیت مجاز و انجام صحیح برنامههای نگهداری بستگی دارد. با نگهداری مناسب، یک جرثقیل میتواند برای سالها (بیش از 10 تا 20 سال) به طور موثر کار کند.
