جرثقیل دروازهای نوعی تجهیزات بالابری سنگین است که بهطور گسترده برای جابهجایی بارهای بزرگ در کارخانهها، کشتیسازی، پایانههای کانتینری و سایتهای ساختمانی استفاده میشود. این جرثقیلها بهدلیل ساختار دروازهای و قابلیت حرکت در طول و عرض محوطه، انعطافپذیری زیادی در حمل بار دارند. شناخت اجزای جرثقیل دروازهای و نحوه کار هر قطعه، نهتنها به مدیران و مهندسان در انتخاب صحیح کمک میکند، بلکه برای بهرهبرداران و تعمیرکاران نیز اهمیت زیادی دارد.

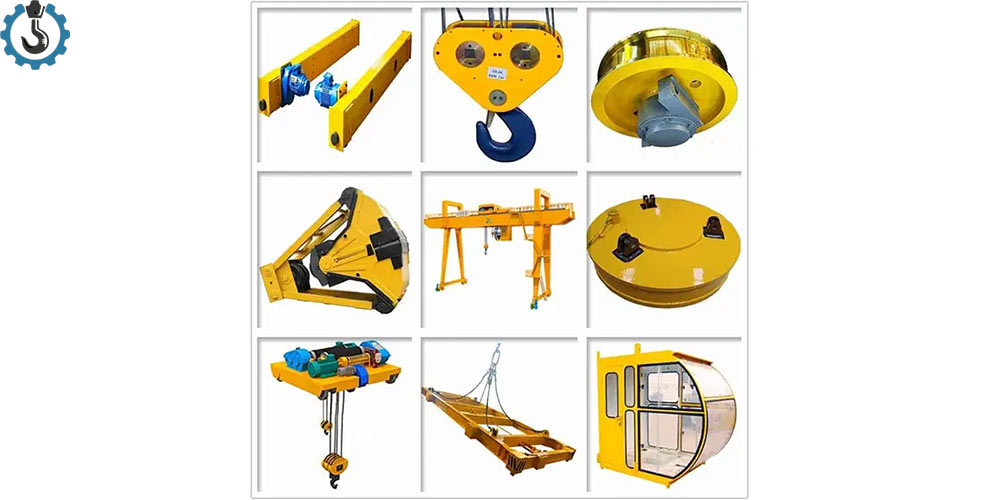

قطعات تشکیلدهنده جرثقیل دروازهای
جرثقیل دروازهای برخلاف جرثقیل سقفی، توسط دو پایه بر روی زمین یا ریل حرکت میکند و عمدتاً برای استفاده در فضای باز طراحی شده است. قطعات تشکیلدهنده جرثقیل دروازه ای شامل سازه اصلی، پایهها، مکانیزم بالابری، چرخها، سیستم برقرسانی و تجهیزات جانبی است. هر یک از این قطعات نقش کلیدی در عملکرد ایمن و دقیق جرثقیل دارند.
| جزء جرثقیل دروازهای | وظیفه اصلی | ویژگیهای فنی |
|---|---|---|
| سازه اصلی (Gantry Framework) | تحمل وزن بار و تجهیزات جانبی | تیرهای فولادی جعبهای، مقاوم در برابر خمشی و لرزش، قابلیت دهانههای مختلف |
| پایهها و کلگی (End Carriage) | انتقال بار به زمین و حرکت طولی | قاب فولادی جعبهای، چرخها و موتور گیربکس داخلی، حفظ تعادل |
| مکانیزم بالابری (وینچ و ترولی) | جابجایی بار به صورت عمودی و افقی | وینچ با موتور الکتریکی، گیربکس، ترولی متحرک روی تیر، ترمز الکترومغناطیسی |
| چرخها و کلگی حرکتی | حرکت طولی جرثقیل روی ریل | چرخهای فولادی یا چدن، فلنچدار برای جلوگیری از خروج از ریل، حرکت نرم با اینورتر |
| سیستم برقرسانی و کنترل | تأمین انرژی و فرماندهی | تابلو برق، کابلها، کابلجمعکن فنری یا موتوردار، ریموت کنترل یا فرمان آویز، محافظت اضافه جریان و قطع اضطراری |
سازه اصلی جرثقیل دروازهای (Gantry Framework)
سازه اصلی جرثقیل دروازهای یا Gantry Framework ستون فقرات جرثقیل است و بار کلی سازه و بار جابهجاشده را تحمل میکند. این سازه از دو پایه عمودی و یک یا دو تیر افقی (پل) تشکیل میشود. تیر اصلی معمولاً بهصورت جعبهای ساخته میشود؛ یعنی صفحات فولادی ضخیم بهصورت جوشکاری شده و تشکیل یک مقطع چهارگوش میدهند تا مقاومت خمشی بالا و وزن مناسبی فراهم شود.
در جرثقیلهای دوپل، دو تیر افقی موازی استفاده میشوند که امکان بالابری بار سنگینتر و دهانه بیشتر را فراهم میکنند. سازه اصلی باید توان تحمل وزن بار و تجهیزات جانبی را داشته باشد و در برابر نیروهای باد و لرزش مقاوم باشد.
پایهها و وظایف آنها
وظایف پایههای جرثقیل دروازه ای شامل انتقال بار از تیرهای اصلی به چرخها و زمین، حفظ تعادل سازه و پشتیبانی از حرکت طولی است. هر پایه معمولاً دارای یک قاب فولادی با مقطع جعبهای است و بخشی از آن بهنام «پایه انتهایی» یا کلگی (End Carriage) عمل میکند.
کلگی علاوهبر نگهداری پایه، مجموعه چرخها و موتور گیربکس را در خود جای میدهد. پایهها با توجه به دهانه و ظرفیت جرثقیل انتخاب میشوند تا لرزشها و اثرات باد خنثی شوند و حرکت طولی جرثقیل بدون مشکل انجام شود.
مکانیزم بالابری جرثقیل دروازهای (وینچ و ترولی)
مهمترین جزء جرثقیل دروازهای، مکانیزم بالابری است که شامل وینچ، ترولی، الکتروموتور، گیربکس، درام (قرقره) و سیم بکسل میشود. وینچ نیرو را به سیم بکسل منتقل کرده و از طریق قلاب یا ابزار بارگیری، بار را بالا میبرد.
ترولی که کالسکهای روی تیر اصلی است، امکان جابهجایی بار در عرض دهانه جرثقیل را فراهم میکند. در ظرفیتهای بالا، سیستم بالابری شامل موتورهای دو سرعته یا اینورتر و ترمز الکترومغناطیسی است تا ایمنی و دقت جابجایی بار افزایش یابد.
مشخصات فنی کلگی و چرخها
کلگی و چرخهای جرثقیل دروازه ای بخش حرکتی طولی جرثقیل را تشکیل میدهند. کلگی شامل فریم فولادی، چرخهای رانش، موتور و گیربکس، یاتاقانها و ضربهگیرها است. چرخها روی ریل حرکت میکنند و معمولاً از فولاد آلیاژی یا چدن مقاوم در برابر سایش ساخته میشوند.
برای جلوگیری از خروج جرثقیل از ریل، از چرخهای فلنچدار یا راهنماهای جانبی استفاده میشود. سرعت حرکت میتواند ثابت یا متغیر باشد و بعضی کلگیها با اینورتر حرکت نرم و دو سرعته ارائه میدهند. وجود ضربهگیرها در انتهای ریل از برخورد شدید جلوگیری میکند.
سیستم برقرسانی و کنترل
سیستم برقرسانی و کنترل جرثقیل دروازه ای شامل تابلوهای برق، کابلها، موتورهای بالابر و ترولی، کلیدها و تجهیزات کنترل است. برق مورد نیاز از طریق کابلهای انعطافپذیر یا کابلجمعکن تأمین میشود.
کابلجمعکنها به دو نوع فنری و موتوردار تقسیم میشوند. نوع فنری برای مسیرهای کوتاه و قطعات جانبی مناسب است و نوع موتوردار برای مسیرهای طولانی و قدرت بالا استفاده میشود. سیستم کنترل میتواند شامل فرمان آویز (پندانت)، ریموت بیسیم یا کابین باشد. تابلوهای برق مجهز به حفاظت اضافه جریان، قطع اضطراری و کنترل سرعت هستند تا ایمنی اپراتور و بار تضمین شود.
آیا به دنبال طراحی جرثقیل سقفی متناسب با فضای کارگاه یا کارخانه خود هستید؟ تیم مهندسی ما آماده ارائه طرحهای سفارشی با استانداردهای ایمنی بالا است. برای مشاوره طراحی، همین امروز درخواست خود را ثبت کنید
تفاوت جرثقیل دروازهای تکپل و دوپل
جرثقیلهای دروازهای مانند جرثقیل سقفی به دو نوع تکپل و دوپل تقسیم میشوند.
- تکپل: دارای یک تیر اصلی (پل) بر روی دو پایه است. این مدل ساختار سادهتر، وزن کمتر و هزینه پایینتری دارد و برای ظرفیتهای متوسط تا ۲۰ تن و دهانههای کوتاه مناسب است.
- دوپل: دارای دو تیر موازی روی پایهها است که مقاومت و ظرفیت بالاتری فراهم میکند. این مدل برای دهانههای وسیعتر و ظرفیتهای سنگین (۲۰ تن تا صدها تن) استفاده میشود.
جدول تفاوت جرثقیل تکپل و دوپل
| نوع جرثقیل | ظرفیت و دهانه | مزایا | معایب |
|---|---|---|---|
| تکپل | بارهای سبک تا متوسط، دهانههای کوچک | قیمت پایین، نصب آسان، وزن کمتر | محدودیت در ظرفیت و فضای کم برای تجهیزات اضافی |
| دوپل | بارهای سنگین، دهانههای بزرگ | ظرفیت و پایداری بالا، امکان نصب کابین و تجهیزات بیشتر | هزینه و وزن بالاتر، نیاز به فضای بیشتر |
انتخاب میان این دو نوع به ظرفیت مورد نیاز، فضای نصب و بودجه پروژه بستگی دارد. در برخی کاربردها، جرثقیل نیمدروازهای نیز گزینه مناسبی است که در بخش بعد به آن پرداخته میشود.
اجزای تشکیلدهنده جرثقیل نیمدروازهای
جرثقیل نیمدروازهای نوعی جرثقیل ترکیبی است که یک سمت آن روی ریل کف و سمت دیگر روی ریل دیوار یا سازه موجود حرکت میکند. این طراحی امکان استفاده از فضاهای نیمهمسقف یا محوطههایی با ستونهای موجود را فراهم میکند.
اجزای جرثقیل نیمدروازهای مشابه جرثقیل دروازهای هستند، با این تفاوت که تنها یک پایه و کلگی روی زمین قرار دارد و سمت دیگر به تیرهای ساختمان متصل است. از مهمترین اجزا میتوان به موارد زیر اشاره کرد:
| جزء جرثقیل نیمدروازهای | وظیفه اصلی | ویژگیهای فنی |
|---|---|---|
| پل و تیر اصلی | تحمل بار و حفظ پایداری سازه | تکپل یا دوپل، فولاد مقاوم در برابر خمشی و لرزش |
| پایه و رانش | حرکت طولی و انتقال بار به زمین | مجهز به چرخ و موتور گیربکس، اتصال به ریل کف |
| ترولی و وینچ | جابجایی بار در عرض دهانه و بالابری عمودی | موتور الکتریکی، گیربکس، درام، سیم بکسل، ترمز الکترومغناطیسی |
| سیستم برقرسانی و کنترل | تأمین انرژی و فرماندهی به اجزا | کابلجمعکن یا باسبار، تابلو برق، ریموت یا فرمان آویز، محافظت اضافه جریان |
پل و تیر اصلی
پل میتواند تکپل یا دوپل باشد. در نوع تکپل، یک تیر اصلی و در نوع دوپل، دو تیر موازی استفاده میشود. این تیرها بار را تحمل کرده و سازه را پایدار نگه میدارند.
پایه و رانش
یک پایه روی زمین قرار دارد که مجهز به چرخ و موتور گیربکس است. سمت دیگر جرثقیل توسط براکت به دیوار یا ستون کارخانه متصل شده و حرکت طولی را روی آن انجام میدهد.
ترولی و وینچ
مانند جرثقیل دروازهای، ترولی و وینچ برای جابهجایی بار در طول دهانه و بالابری عمودی استفاده میشوند. این سیستم شامل موتور، گیربکس، درام و سیم بکسل است.
سیستم برقرسانی
برق جرثقیل نیمدروازهای از طریق کابلجمعکن یا باسبار به قسمتهای متحرک منتقل میشود. سیستم کنترل میتواند شامل فرمان آویز، ریموت بیسیم یا تابلو برق مرکزی باشد.
جرثقیل نیمدروازهای به دلیل نیاز به تنها یک پایه، هزینه و فضای کمتری نسبت به جرثقیل دروازهای کامل دارد و برای کارگاههایی با محدودیت فضا یا بودجه، گزینهای بهینه محسوب میشود.
راهرو و کابلجمعکن در جرثقیل دروازهای
برای بازرسی و دسترسی آسان به اجزای مختلف، بر روی تیر اصلی جرثقیل دروازهای راهروی باریکی به عرض حدود ۶۰ تا ۱۲۰ سانتیمتر نصب میشود. این راهرو با نرده محافظ و پله دسترسی همراه است و امکان سرویس و نگهداری ایمن را فراهم میکند. مسیر راهرو معمولاً از شبکه فلزی یا ورق پانچشده ساخته میشود تا وزن پایین و استحکام بالا داشته باشد. بهرهبردار باید هنگام ورود به راهرو، تجهیزات حفاظتی را استفاده کرده و قفل قطع برق را رعایت کند؛ تنها پرسنل آموزشدیده مجاز به ورود هستند.
👈 در این رابطه بخوانید: قیمت جرثقیل سقفی صنعتی چقدر است؟
کابلجمعکن (Reel) و سیستم برقرسانی
برای انتقال برق و سیگنال به ترولی و سایر اجزای متحرک، از کابلجمعکن یا باسبار استفاده میشود. کابلجمعکن به دو نوع فنری و موتوردار تقسیم میشود:
- نوع فنری: فنر مارپیچ در داخل درام وظیفه جمعکردن کابل را دارد و برای مسیرهای کوتاه کاربرد دارد.
- نوع موتوردار: شامل موتور گیربکس، کلاچ، درام و کلکتور است و برای مسیرهای طولانی و ظرفیتهای بالا استفاده میشود.
کابلجمعکنها میتوانند بهصورت عمودی یا افقی نصب شوند. انتخاب نوع و ظرفیت کابلجمعکن به طول مسیر، تعداد رشتههای کابل و جریان مصرفی بستگی دارد. علاوه بر انتقال برق، کابلجمعکن میتواند داده و سیگنالهای کنترلی را نیز منتقل کند، مخصوصاً در جرثقیلهای مجهز به درایوهای اینورتر.
| جزء | وظیفه اصلی | ویژگیهای فنی |
|---|---|---|
| راهرو و سکوی سرویس | دسترسی و بازرسی ایمن | عرض ۶۰–۱۲۰ سانتیمتر، شبکه فلزی یا ورق پانچ، نرده محافظ و پله دسترسی |
| کابلجمعکن فنری | جمعآوری کابل مسیر کوتاه | فنر مارپیچ داخلی، مناسب مسیرهای کوتاه و بار کم |
| کابلجمعکن موتوردار | جمعآوری کابل مسیر طولانی و انتقال برق و سیگنال | موتور گیربکس، کلاچ، درام و کلکتور، مناسب مسیرهای طولانی و ظرفیت بالا |
| باسبار | انتقال برق و سیگنال به قسمتهای متحرک | نصب افقی یا عمودی، جریان بالا، انتقال داده و برق همزمان |
نتیجهگیری
جرثقیل دروازهای یکی از تجهیزات حیاتی و پیچیده در صنایع سنگین و کارگاههای صنعتی است. اجزای جرثقیل دروازهای شامل سازه اصلی، پایهها و کلگی، مکانیزم بالابری، سیستم برقرسانی و کنترل، و تجهیزات جانبی مانند راهرو و کابلجمعکن میشود. هر یک از این اجزا نقش مهمی در عملکرد ایمن، ظرفیت بالابری و دقت جابجایی بار دارند.
با شناخت کامل این اجزا و تفاوتهای جرثقیل دروازهای تکپل و دوپل، میتوان انتخابی مناسب برای نیازهای صنعتی داشت. همچنین، آشنایی با جرثقیل نیمدروازهای میتواند گزینهای بهینه برای فضاهای محدود یا پروژههای خاص باشد. رعایت برنامههای منظم بازرسی و نگهداری، استفاده از قطعات با کیفیت و آموزش نیروی انسانی، از اقدامات کلیدی برای افزایش عمر مفید و بهرهوری جرثقیل به شمار میرود.
