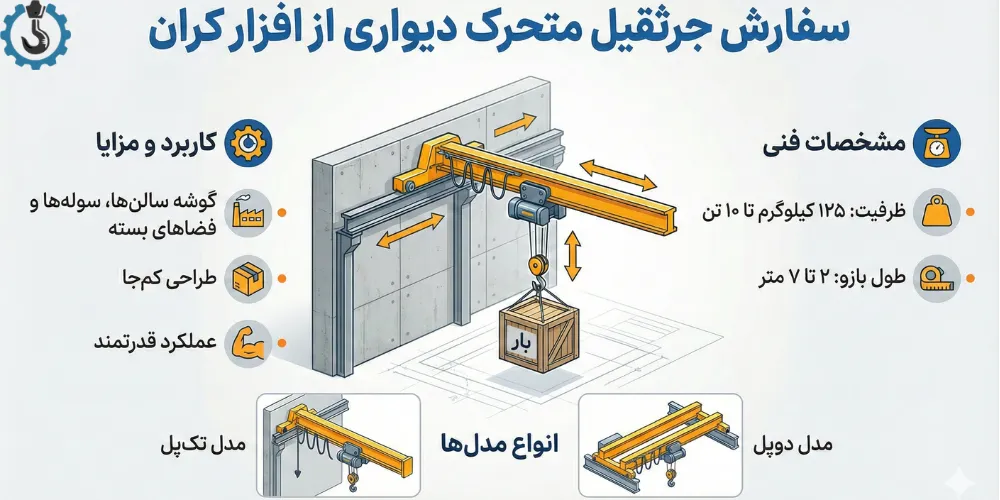

جرثقیل متحرک دیواری یکی از کاربردیترین انواع جرثقیلهای صنعتی است که در گوشه سالنها، سولهها و فضاهای بسته مورد استفاده قرار میگیرد. این نوع جرثقیل به دلیل طراحی کمجا و عملکرد قدرتمند، گزینهای مناسب برای خطوط تولید، کارگاههای صنعتی و فضاهای محدود محسوب میشود.
جرثقیلهای دیواری در ظرفیتهای گوناگون تولید میشوند و توانایی جابجایی بار از ۱۲۵ کیلوگرم تا ۱۰ تن را دارند. این جرثقیلها در مدلهای تکپل و دوپل و با طول بازویی بین ۲ تا ۷ متر قابل ساخت هستند، که امکان پوششدهی کامل محدوده کاری مورد نیاز را فراهم میکند.
مشخصات فنی جرثقیل متحرک دیواری (Traveling Wall Crane)
این نوع جرثقیل برای جابجایی بار در طول سالن و حرکت روی ریلهای نصبشده روی دیوار یا ستونهای جانبی طراحی میشود و یک راهکار ایدهآل برای خطوط تولید کناری و فضاهایی است که امکان نصب جرثقیل سقفی وجود ندارد.
| مشخصات | محدوده اجرایی ایمنافزار کران |
|---|---|
| ظرفیت باربرداری (تناژ) | از ۱۲۵ کیلوگرم تا ۱۰ تن (رایجترین تناژها: ۱ تا ۵ تن) |
| طول بازو (کنسول) | از ۲ تا ۱۰ متر (پوشش کامل عرض خطوط تولید کناری) |
| طول مسیر حرکت | نامحدود – امکان اجرا در طول کامل سالن |
| ارتفاع بالابری | از ۶ تا ۱۲ متر (قابل تنظیم طبق ارتفاع نصب ریلهای دیواری) |
| سرعت حرکت طولی | بین ۲۰ تا ۴۰ متر بر دقیقه (قابلیت نصب اینورتر برای حرکت نرم و ایمن) |
| سیستم برقرسانی | شین باز (Busbar) موازی با ریل حرکت طولی |
| کلاس کاری (FEM) | کلاسهای 2m (M5) و 3m (M6) جهت کارهای مداوم و نیمهسنگین تا سنگین |
| نوع تیر کنسول | تکپل برای تناژ پایین / دوپل برای تناژ بالا یا بازوی طولانی |
ویژگیهای جرثقیلهای متحرک دیواری
جرثقیل متحرک دیواری به دلیل طراحی خاص، نصب آسان و قابلیت عملکرد در فضاهای محدود، یکی از بهترین انتخابها برای صنایع مختلف محسوب میشود. این نوع جرثقیلها علاوهبر جابجایی روان و دقیق، امکان ترکیب با سیستمهای دیگر و اجرای پروژههای متنوع را فراهم میکنند. در ادامه مهمترین ویژگیها و کاربردهای این دستگاه را بهصورت تخصصی بررسی میکنیم.
1. قابلیت ترکیب سیستمهای مختلف جابجایی
یکی از بزرگترین مزیتهای جرثقیل متحرک دیواری، امکان ترکیب آن با سایر سیستمهای حملونقل داخلی است. این ویژگی باعث افزایش سرعت، دقت و بازدهی عملیات جابجایی در خطوط تولید میشود و به کارخانهها کمک میکند فرایندهای حمل بار را کاملاً یکپارچه و بهینه کنند.
2. ترکیب با جرثقیل سقفی و بازویی
در بسیاری از کارگاهها، جرثقیل متحرک دیواری همراه با جرثقیل سقفی یا بازویی استفاده میشود. این ترکیب هوشمندانه، توان جابجایی بارهای سنگینتر را افزایش داده و یک سیستم کامل برای انتقال بار در مسیرهای طولانی و نقاط مختلف سالن فراهم میکند.این جرثقیلها معمولاً از ترکیب جرثقیل سقفی و جرثقیل بازویی ساخته میشوند که باعث افزایش توانایی آنها در جابجایی بارهای سنگین در محیطهای مختلف میشود.
3. عملکرد مناسب در محیطهای بدون سقف
مزیت مهم دیگر این جرثقیل، امکان نصب و استفاده در محیطهای فاقد سقف مانند دیوارهای محوطه، سولههای نیمهسقفدار یا فضاهای باز صنعتی است. این ویژگی کاربرد آن را در پروژههایی که محدودیت سازهای دارند، بسیار گستردهتر میکند.
4. قابلیت کارکرد در سطوح شیبدار
حتی در مواقعی که سطح زمین دارای شیب باشد، جرثقیل متحرک دیواری کارایی خود را حفظ کرده و عملکردی پایدار ارائه میدهد. این قابلیت باعث میشود این نوع جرثقیل گزینهای مناسب برای محیطهای خاص و زمینهای ناهموار باشد.
5. انتخابی ایدهآل برای سالنهای وسیع
در سالنهایی با عرض زیاد که نیاز به جابجایی مداوم بار در طول سالن وجود دارد، جرثقیل دیواری بهترین گزینه است. این جرثقیل بدون اشغال فضای مفید کارگاه و فقط با نصب روی دیوار، امکان حرکت طولی سریع، دقیق و بدون مزاحمت را فراهم میکند.
6. کاربرد ویژه در صنعت تولید ریل قطار
جرثقیل متحرک دیواری در صنایعی مثل تولید ریل قطار کاربرد گستردهای دارد، جایی که نیاز به جابجایی مستمر، سنگین و با دقت بالا در مسیرهای طولانی وجود دارد. این دستگاه بهخوبی میتواند چنین نیازهایی را پوشش دهد.
7. امکان نصب در ارتفاعهای مختلف
این نوع جرثقیل قابلیت نصب در ارتفاعهای متنوع را دارد و همین موضوع آن را برای انواع سالنها، کارگاهها و محیطهای صنعتی مناسب میکند. تنظیم ارتفاع نصب باعث میشود سیستم دقیقاً مطابق نیاز محیط اجرا شود و بیشترین بهرهوری را داشته باشد.

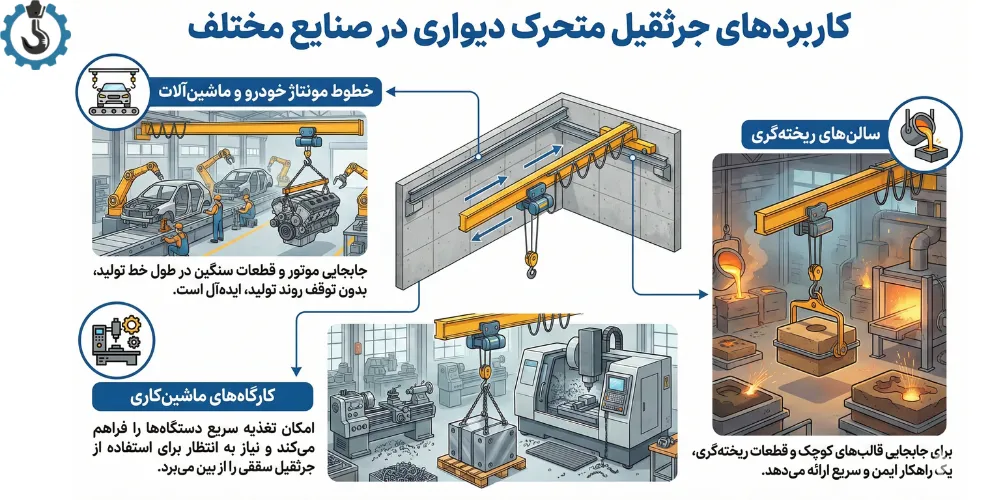

کاربردهای جرثقیل متحرک دیواری در صنایع مختلف
جرثقیل متحرک دیواری، به دلیل انعطافپذیری و قابلیت نصب در طول سالن، یکی از بهترین انتخابها برای صنایع متنوع است. این دستگاه میتواند بهصورت مستقیم کارایی خطوط تولید را افزایش دهد و نیاز به استفاده از جرثقیل سقفی یا بازویی اصلی را کاهش دهد.
خطوط مونتاژ خودرو و ماشینآلات
جرثقیل متحرک دیواری برای جابجایی موتور و قطعات سنگین در طول خط تولید خودرو و ماشینآلات، بدون توقف روند تولید، ایدهآل است.کارگاههای ماشینکاری
در کارگاههای تراش و CNC، این جرثقیل امکان تغذیه سریع دستگاهها را فراهم میکند و نیاز به انتظار برای استفاده از جرثقیل سقفی را از بین میبرد.سالنهای ریختهگری
برای جابجایی قالبهای کوچک و قطعات ریختهگری، جرثقیل دیواری یک راهکار ایمن و سریع ارائه میدهد و عملکرد عملیاتی را بهبود میبخشد.
قیمت جرثقیل متحرک دیواری و برآورد هزینه
قیمت جرثقیل متحرک دیواری معمولاً از جرثقیل سقفی کمتر است، اما برای برآورد دقیق باید چند عامل مهم بررسی شود. اولین فاکتور، طول بازو (کنسول) است. هرچه طول بازو بیشتر باشد، گشتاور بیشتری به ریلها و ستونها وارد میشود و در نتیجه نیاز به سازه تقویتشده و متریال مقاومتری خواهد بود.
دومین عامل، کیفیت ریلگذاری است. برخلاف جرثقیل سقفی که روی تیر حمال حرکت میکند، جرثقیل متحرک دیواری باید روی ریلهایی نصب شود که مستقیماً به ستونهای سوله متصل هستند. بنابراین وضعیت فعلی ستونها، استحکام، ابعاد و حتی جنس سوله در هزینه نهایی نقش مهمی دارد.
عامل بعدی، برند موتور و وینچ است. استفاده از موتورهای اروپایی شناختهشده مانند SEW یا Demag باعث کاهش لرزش بازو و افزایش دقت حرکت میشود؛ اما این انتخاب حرفهای طبیعتاً قیمت بالاتری دارد و کیفیت بسیار بهتری ارائه میدهد.
همین حالا با تیم فروش جرثقیل افزارکران تماس بگیرید و جرثقیل متحرک دیواری مناسب سوله خود را سفارش دهید!
تفاوت جرثقیل متحرک دیواری با جرثقیل بازویی دیواری
گرچه هر دو نوع جرثقیل روی دیوار نصب میشوند، اما عملکرد و محدوده پوشش آنها کاملاً متفاوت است:
جرثقیل بازویی دیواری (Wall Mounted Jib Crane):
این جرثقیل معمولاً ثابت است و بالابر روی بازوی آن حرکت میکند. بازو میتواند حول یک محور بچرخد، بنابراین محدوده پوشش آن دایرهای شکل است. جرثقیل بازویی دیواری مناسب محیطهای کوچک یا برای جابجایی نقطهای بار است.جرثقیل متحرک دیواری (Traveling Wall Crane):
این جرثقیل روی ریل نصبشده روی دیوار یا ستونها حرکت میکند و قادر است تمام طول سالن را پوشش دهد. محدوده حرکت آن مستطیلی است و برای جابجایی بارهای طولی، سنگین و مکرر در طول سالنهای صنعتی مناسب است.

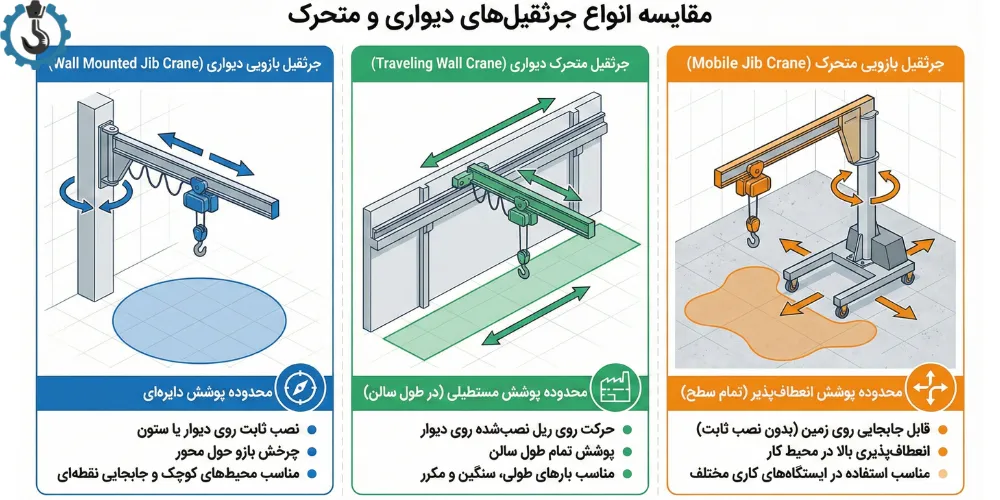

تفاوت جرثقیل بازویی متحرک و جرثقیل متحرک دیواری
در صنایع مختلف، انتخاب نوع جرثقیل متناسب با فضای کاری و نوع جابجایی بار اهمیت زیادی دارد. جرثقیل بازویی متحرک و جرثقیل متحرک دیواری هر دو برای نصب روی دیوار یا ستون کاربرد دارند، اما عملکرد، محدوده پوشش و کاربردها آنها متفاوت است. انتخاب درست باعث افزایش بهرهوری، ایمنی و کاهش هزینهها میشود.
| ویژگی | جرثقیل بازویی متحرک | جرثقیل متحرک دیواری |
|---|---|---|
| محدوده حرکت | حرکت دورانی حول ستون (دایرهای) | حرکت طولی روی ریل دیوار یا ستونها (مستطیلی) |
| نوع نصب | روی ستون یا پایه نصب میشود | روی ریل نصب شده به دیوار یا ستون سالن |
| کاربرد اصلی | جابجایی نقطهای بارها، مناسب محیطهای کوچک | جابجایی طولی بارهای سنگین در کل طول سالن |
| ظرفیت باربرداری | معمولاً سبک تا متوسط | سبک تا سنگین (تا ۱۰ تن یا بیشتر) |
| انعطافپذیری | محدود به شعاع بازو | طولی و گسترده، پوشش تمام طول سالن |
| بهترین استفاده | کارگاههای کوچک، نقطهای و تولید جزئی | خطوط تولید طولانی، سولههای صنعتی و محیطهای بزرگ |
سوالات متداول
۱. آیا نصب این جرثقیل با جرثقیل اصلی سالن تداخل دارد؟
خیر. جرثقیل متحرک دیواری معمولاً در ارتفاعی پایینتر از جرثقیل سقفی اصلی نصب میشود. تنها نکته مهم، جلوگیری از برخورد قلاب جرثقیل بالایی با بازوی جرثقیل پایینی است که با نصب سنسورهای ضد برخورد این ایمنی بهصورت کامل تضمین میشود.
۲. آیا روی هر نوع سولهای قابل نصب است؟
بله. اما ستونهای سوله باید توان تحمل گشتاور (لنگر) ناشی از بار را داشته باشند. تیم کارشناسی افزارکران پیش از عقد قرارداد، استحکام ستونها را بهصورت رایگان بررسی میکند تا نصب ایمن و بدون مشکل انجام شود.
۳. تفاوت جرثقیل متحرک دیواری با جرثقیل بازویی ستونی چیست؟
جرثقیل بازویی ستونی (Jib Crane) ثابت است و حول یک محور میچرخد و پوشش حرکت آن به شکل دایرهای است. در مقابل، جرثقیل متحرک دیواری روی ریل نصب میشود و قادر است تمام طول سالن را پوشش دهد؛ بنابراین محدوده کاری آن به شکل مستطیلی است و امکان جابجایی بار در مسیر طولی سالن فراهم میشود.
